WAGNER W 975 FLEXIO

11
W 950 Flexio/ W 975 Flexio
Wandfarbe
DE

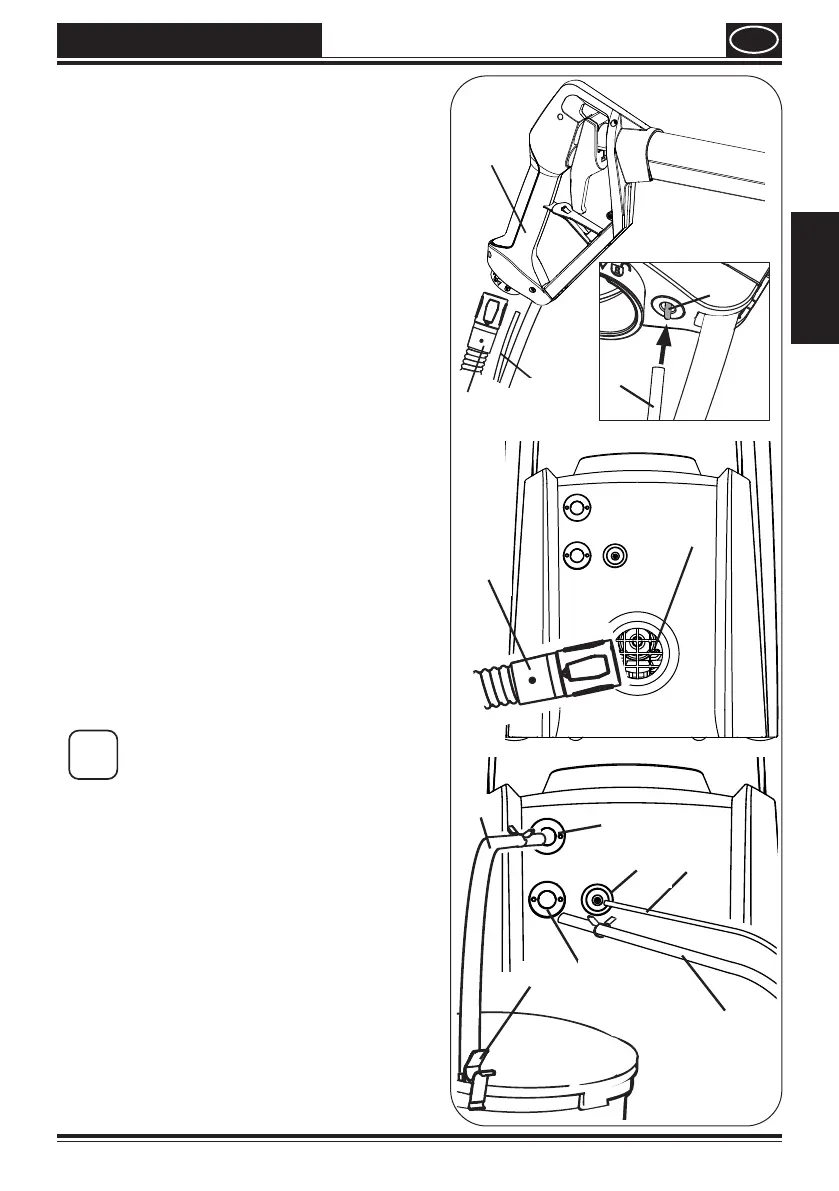

11. Anschließen der
Schläuche (Abb. 3)
•
Steuerschlauch (1) auf den Stift (2) an der
Unterseite des Handgris (3) stecken.
•
Dünneres Ende des schwarzen
Luftschlauches (4) in Handgri (3)
einsetzen (auf Markierung achten) und
durch drehen nach rechts xieren.
•
Dickeres Ende des Luftschlauches (4)
in den Luftschlauchanschluss (5) am
Grundgerät einsetzen (auf Markierung
achten) und durch drehen nach rechts
xieren.
•
Materialschlauch (6) auf
Materialschlauchanschluss (7) stecken
und mit Sicherungsklammer xieren.
•
Steuerschlauch (1) auf
Steuerschlauchanschluss (8) stecken.
•
Ansaugschlauch (9) auf
Ansaugschlauchanschluss (10) stecken
und mit Sicherungsklammer xieren.
•
Befestigungsklammer am
Ansaugschlauch (11) auf den Rand des
Farbgebindes stecken.
•
Ansaugschlauch bis auf den Grund des
Farbgebindes schieben.
i
Schieben Sie den Schlauch nicht zu
weit in das Farbgebinde, da er sich
sonst nach oben krümmen und
Luft ansaugen kann.

1
3
4
4
5
6
7
1
8
9
10
11
1
2
