72
W 950 Flexio/ W 975 Flexio
Peinture murale
72
W 950 Flexio/ W 975 Flexio
FR

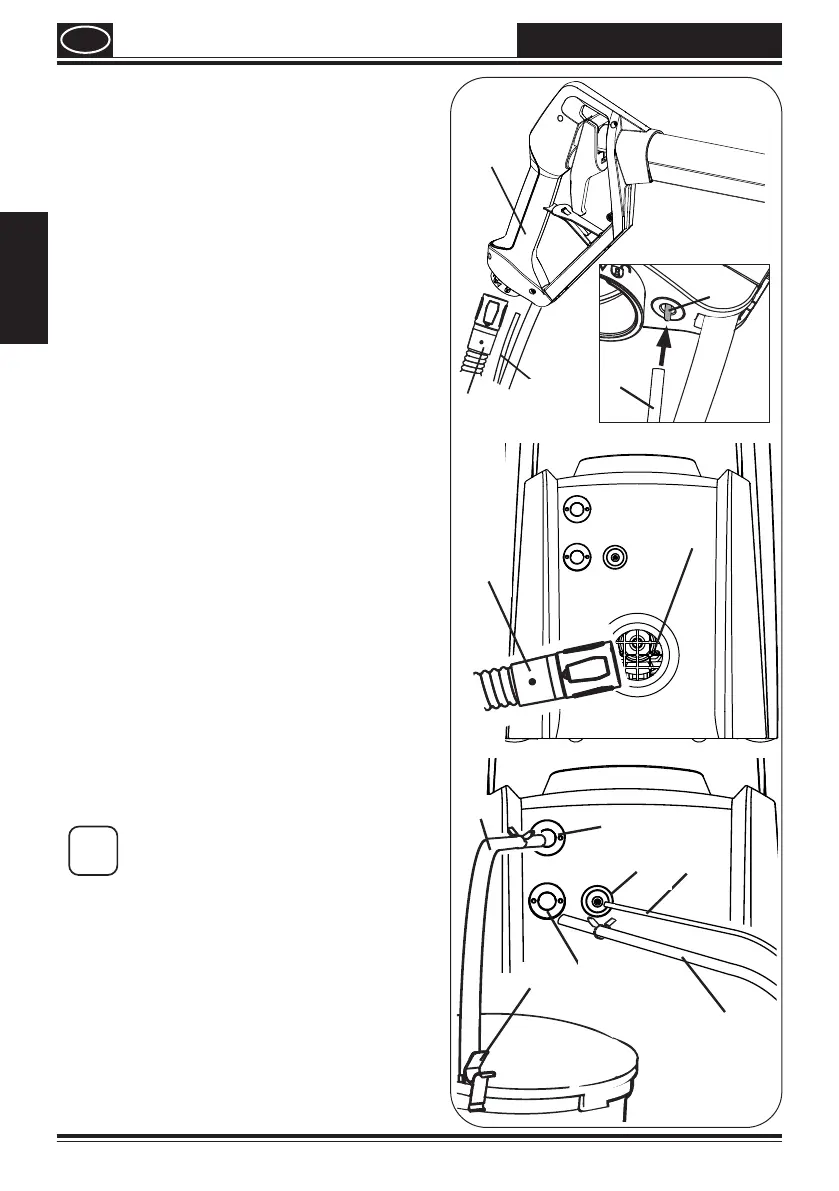

11. Raccordement des
tuyaux (Fig. 3)
•
Insérer le tuyau de commande (1) sur
la broche (2) sur la face inférieure de la
poignée (3).
•
Mettre en place l'extrémité la plus étroite
du tuyau exible d'air noir (4) dans la
poignée (3) et xer le tuyau en opérant
une rotation vers la droite (faire attention
à la position du repère).
•
Mettre en place l'extrémité la plus large
du tuyau exible d'air (4) dans le raccord
du tuyau d'air (5) sur l'appareil et xer
le tuyau en opérant une rotation vers la
droite (faire attention à la position du
repère).
•
Insérer le tuyau de produit (6) dans le
raccord du tuyau de produit (7) et le xer
avec le clip.
•
Insérer le tuyau de commande (1) dans le
raccord du tuyau de commande (8).
•
Insérer le tuyau d'aspiration (9) dans le
raccord du tuyau d'aspiration (10) et le
xer avec le clip.
•
Clipser la pince de xation du tuyau
d'aspiration (11) sur le bord du récipient
de peinture.
•
Plonger le tuyau d'aspiration dans la
peinture jusqu'à ce qu'il touche le fond du
récipient.
i
Ne le plongez pas trop avant
dans le récipient, car il risquerait
de se recourber vers le haut et
d'aspirer de l'air.
1
3
4
4
5
6
7
1
8
9
10
11
1
2
