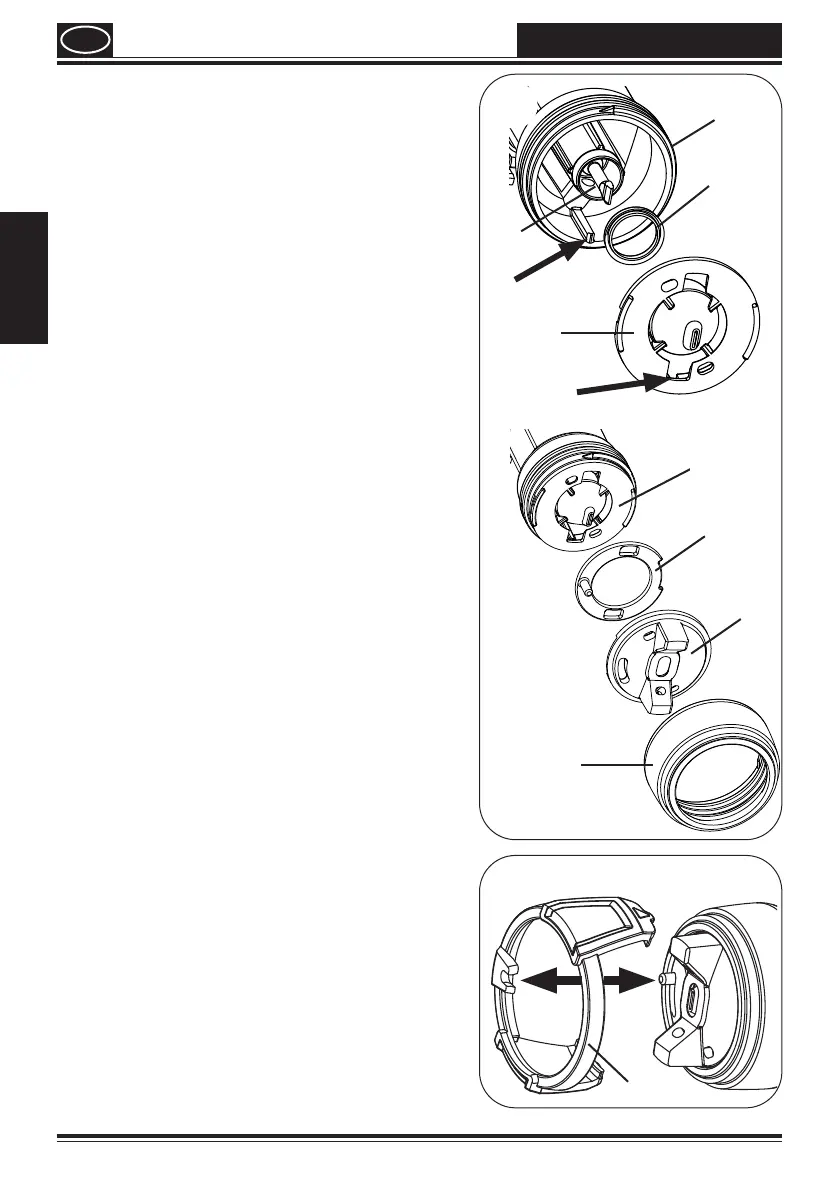

Remontage
•
Pousser le joint d'étanchéité de la buse (g.
14, 6) sur l'aiguille (8), la rainure (fente) devant
être tournée vers vous.
•
Replacer la buse (g. 14, 5) dans la tête de
pulvérisation (7) en veillant à la position des
encoches.
•
Placer la chicane d'air (4) dans le capuchon à
air (3). Disposer l'ensemble sur la buse (5) et
xer en serrant à fond l'écrou d'accouplement
(2).
•
Clipser la bague de réglage (g. 15, 1) sur
l'écrou d'accouplement en veillant à disposer
l'oeillet sur le téton du capuchon à air.
