CLEAT INSTALLATION continued

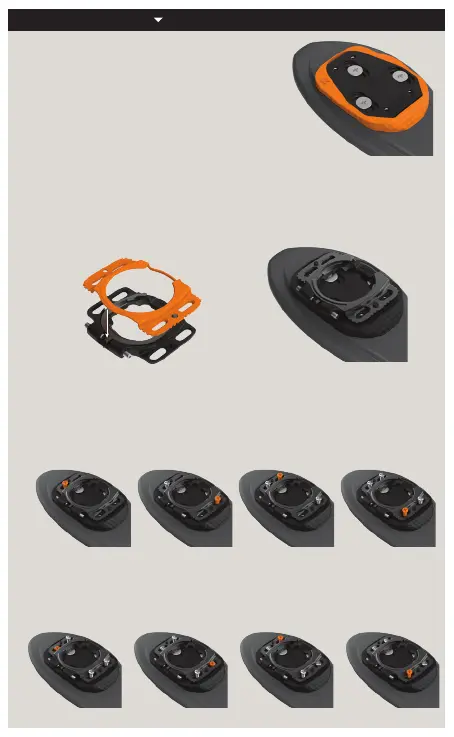

3. FIT THE CLEAT SURROUND AROUND THE BASE PLATE
Cleat Surrounds are labeled “L” or “R”.
Note: COMP pedals do not ship with
Cleat Surrounds.
4. FIT THE PROTECTOR PLATE TO THE SPRING & HOUSING
Spring & Housings are labeled “LEFT” or “RIGHT”.
Protector Plates are not labeled.
The Spring & Housing ships pre-assembled to the Protector Plate. If they have
separated, gently snap them together using the two small tabs as a guide.
A. B. C. D.
5. SCREW THE ASSEMBLY TO THE BASE PLATE USING THE PROTECTOR PLATE SCREWS
Install the Protector Plate Screws using a “Double X Pattern” (shown below).
Loosely engage all four Protector Plate Screws (Steps: A thru D).
E. F. G. H.
Set the desired le-right position then tighten the Protector Plate Screws
(Steps: E thru H).
Recommended tightening torque: 2.5 Nm.
Right Shoe
Right Shoe
Right Shoe
重要通知 为确保安全，在装配和使用前，请仔细阅读本手册和所有安全信息. // 仅按本手册所载信息组装
Speedplay 踏板和夹板. // 请勿修改 Speedplay 踏板和夹板. // 所有说明均可在我们的网站上查看：
www.wahoofitness.com/instructions // 图像可能并不与最终产品完全对应. // 必须始终遵守以下说明，
以避免人身伤害，以及对设备和环境的物理损害。说明根据不正确使用产品而导致的危险程度或损坏等级进
行分类：危险：不遵守说明将导致死亡或重伤。警告：不遵守说明将导致死亡或重伤。注意：不遵守说明可能
导致人身伤害和/或对设备或环境的物理损害. // 警告：组装产品时，请遵循手册中提供的说明。
供货范围 A. 基板. 带 5-F 和 5-R 垫片 (2x) // B. 垫片包. 6-F 和 6-R 垫片 (2x)、额外垫片 (2x) // C. 夹板环带
(COMP 不包含）右 1/左 1 // D. 夹板盖* 右 1/左 1 // E. 保护板* 右 1/左 1 // F. 弹簧和外壳* 右 1/左 1 *产品已预
先 组 装 好 。安 装 前 ，请 拆 下 夹 板 盖 . // G. 螺丝包. 底板螺丝：短/黑色 (6x) 和长/银色 (6x)、保护板螺丝 (8x)
所需工具 6 毫米和 8 毫米内六角扳手 // #0 和 #2 十字螺丝刀
夹板安装 1. 选择最适合鞋底的底板垫片. 出厂时已将 5-F 和 5-R 垫片预先安装在基板上，但可以用 6-F 和
6-R 垫片代替。在 5-F/6-F 垫片和鞋底之间可能需要额外的垫片。注意：底板/垫片组合可能无法在鞋底形成“
完美”的贴合性，但是为了获得最佳效果，使用具有“最佳”贴合性的垫片非常重要. // 2. 使用底板螺丝将底
板拧到鞋子上. 底板螺钉有两种长度：短/黑色和长/银色. 请使用最短的螺丝，使其至少与鞋底的插槽完全啮
合五圈。设置所需的前后位置，然后拧紧底板螺丝。建议的拧紧扭矩：4 Nm. // 3. 将夹板环带环绕于底板. 夹
板环带标有“左”或“右”. 注意：COMP 踏板不提供夹板环带. // 4. 将保护板安装到弹簧和外壳上. 弹簧和外
壳标有“左”或“右”。保护板未标记。弹簧和外壳已预先装配到保护板上。如果其分离，请使用两个小标签
作为指南，将其轻轻地卡在一起. // 5. 使用保护板螺丝将组件拧到底板上. 使用“双 X 图案”安装保护板螺丝
(如下所示)。松散地啮合所有四个保护板螺丝（步骤：A 到 D)。设置所需的左右位置，然后拧紧保护板螺丝 (步
骤：E 至 H)。建议的拧紧扭矩：2.5 Nm. // 6. 调整限位螺丝以设置所需的浮动. 拧紧限位螺丝，以减少脚踏踏
板时足部经受的浮动量（“后跟运动”).外壳贴有标签“后跟进”和“后跟出”，用于指导应调整哪个限位螺丝.
首选浮动范围对于每位骑手都是独特的。如果您不确定自己的浮动偏好，从中等浮动开始，根据需要调节。注
意：调整浮动时，请勿拧松外壳上的限位螺丝，一旦其接触弹簧尖端，请勿进一步拧紧限位螺丝. // 7. 在保护
板的边缘安装夹板盖. 夹板盖标有“左”或“右”。抓住鞋子，用手掌对四个角各自施力，确保夹板盖已适当覆
盖保护板的边缘。当安装正确时，夹板盖应与夹板环带齐平。注意：如未能正确完成此步骤，可能会导致夹板
盖掉落. // 8. (可选）将少量“PTFE 干式润滑剂”涂抹在弹簧上的凹槽处，以减少卡入踏板所需的啮合力。
踏板安装 1. 清洁曲柄臂螺纹并涂抹少量润滑脂. 使用抹布或刷子去除旧润滑脂，然后再涂抹新润滑脂. //
2. 识别左右踏板“Wahoo”徽标从左向右显示，以帮助识别每个踏板（如下所示）。右踏板以顺时针方向安装
，左踏板以逆时针方向安装。安装或拧紧不当可能损坏您的踏板或曲柄. // 3. 将踏板拧到正确的曲柄臂上. 使
用 8mm 内六角扳手确保拧紧。钛主轴需要 6mm 扳手。建议的拧紧扭矩：30 Nm。
有关完整功能详情和用户说明，请前往：WAHOOFITNESS.COM/INSTRUCTIONS/SPEEDPLAY
