O torque máximo para os conectores com parafusos é de 0,9 Nm.
Use sempre cabos padrão que possam conduzir a corrente que foi configurada no seletor de corrente.
2. Seletor de corrente (I-3)
Utilize o seletor para selecionar a corrente máxima
de entrada do dispositivo. As posições 0, 8 e 9 são
reservadas para a funcionalidade Power Sharing
Smart.
3. Ligação elétrica
3-A. Ligação posterior
Passo 3-A.1: na parte de trás do Wallbox, encontra uma área com uma parede mais fina; use um x-ato ou
qualquer ferramenta afiada e faça uma incisão para a entrada do cabo.
Passo 3-A.2: insira cuidadosa e firmemente o cabo de alimentação através da placa. A placa foi projetada para
que cabos de 11 a 17 mm possam passar através dela, que é o padrão para cabos que suportam até 22 kW.
Passo 3-A.3: prossiga para fixar o carregador à parede. Insira os parafusos nas posições marcadas, começando
na parte superior e seguindo o sentido dos ponteiros do relógio (I-4.1). Verifique que o Wallbox Copper está
fixado de forma segura na parede.
Passo 3-A.4: certifique-se de que as etapas anteriores foram concluídas corretamente.
3-B. Ligação inferior
Passo 3-B.1: prossiga para fixar o carregador à parede. Insira os parafusos nas posições marcadas, começando
na parte superior e seguindo o sentido dos ponteiros do relógio (I-4.1). Verifique que o Wallbox Copper está
fixado de forma segura na parede.
Passo 3-B.2: Insira os cabos da fonte de alimentação no conector do cabo (I-4.2, I-4.3).
Passo 3-B.3: certifique-se de que as etapas anteriores foram concluídas corretamente.
Ligue os fios de neutro e terra no terminal de acordo com a configuração da instalação elétrica (I-4.2, I-4.3).
Caso o Wallbox utilize a entrada posterior, siga os passos da secção 3-A. Caso contrário, vá para a secção 3-B.

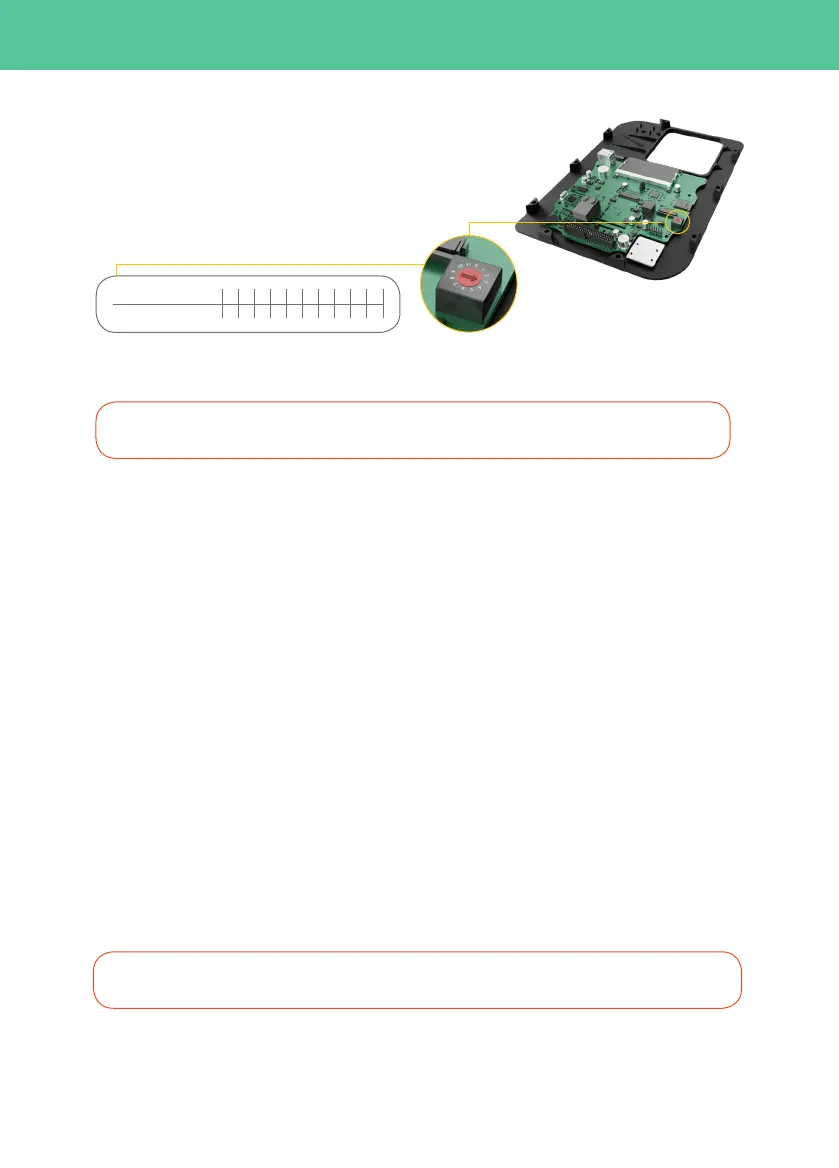

I-3: Seletor de corrente
CORRENTE (A) R 13 326 16 R10 2520 R
0 3 71 4 82 65 9
POSIÇÃO
