Afmetingen en plaatsing van het apparaat
Overeenkomstig de productnormen moet het laadstation zich op een hoogte "y" (I-1) tussen 1 m en 1,50 m
boven de grond bevinden. Wij raden aan het laadstation op een hoogte van 1,30 m te monteren. Houd er
rekening mee dat lokale regelgeving deze hoogte kan beperken. De volgende voorzorgsmaatregelen moeten
worden genomen:
• Voor het Wallbox-laadstation is een
montageoppervlak van ten minste 250 x 150
mm (hoogte x breedte) (I-1) vereist.
• Bij de installatie van de Wallbox moet de kabel
gemakkelijk bij de inlaat van het voertuig
kunnen komen.
• Voor een veilige werking van uw laadstation
moeten de aanbevolen minimumafstanden
voor andere technische installaties in acht
worden genomen.
Een correcte installatie is absoluut noodzakelijk en valt buiten de verantwoordelijkheid van Wallbox.
Er is een installatievideo beschikbaar op https://wallbox.com/

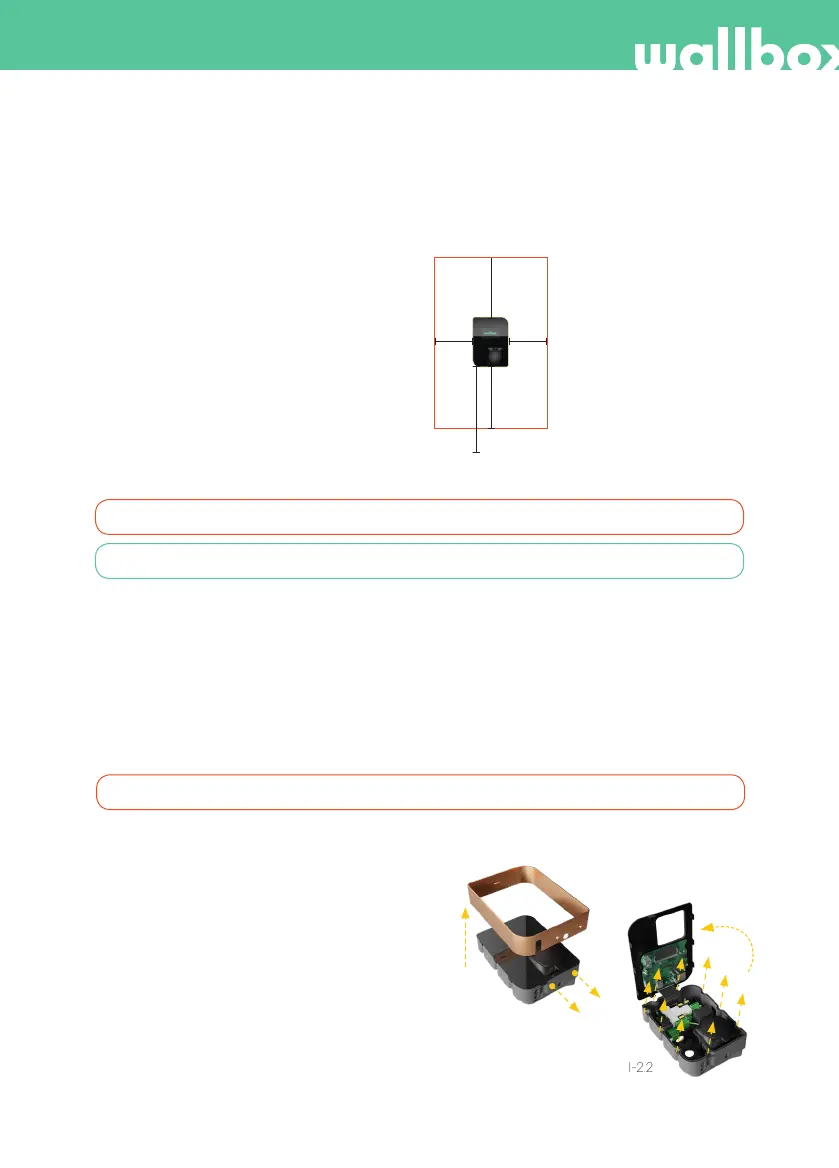

I-1: Montagegebied
*tussen 1 m en 1,50 m boven de grond
250 mm
250 mm
y*
150 mm 150 mm
I-2.1
Boor
• Gebruik de boorsjabloon als richtlijn om de plaats voor de vier ankerschroeven op de muur te markeren.
Zorg er vooral voor dat de sjabloon waterpas blijft. Het gebruik van een waterpas wordt sterk aanbevolen.
• Boor de ankergatmarkeringen voor de installatie met de diameter die is aangegeven voor de geselecteerde
apparatuur. Gebruik voor installatie op houten, bakstenen en betonnen muren de apparatuur die met de
lader wordt meegeleverd.
Zorg ervoor dat de stroomtoevoer tijdens alle montagestappen is uitgeschakeld.
Montage
1. Het apparaat openen
Stap 1.1: Verwijder de twee schroeven aan de
onderzijde van het frame en verwijder het frame (I-2.1).
Stap 1.2: Verwijder de negen schroeven op de
voorklep (I-2.2).
Stap 1.3. Open de behuizing voorzichtig (I-2.2).
Stap 1.4. Maak de lintkabel los van de behuizing.
1.
2.
I-2.2
1.
2.
