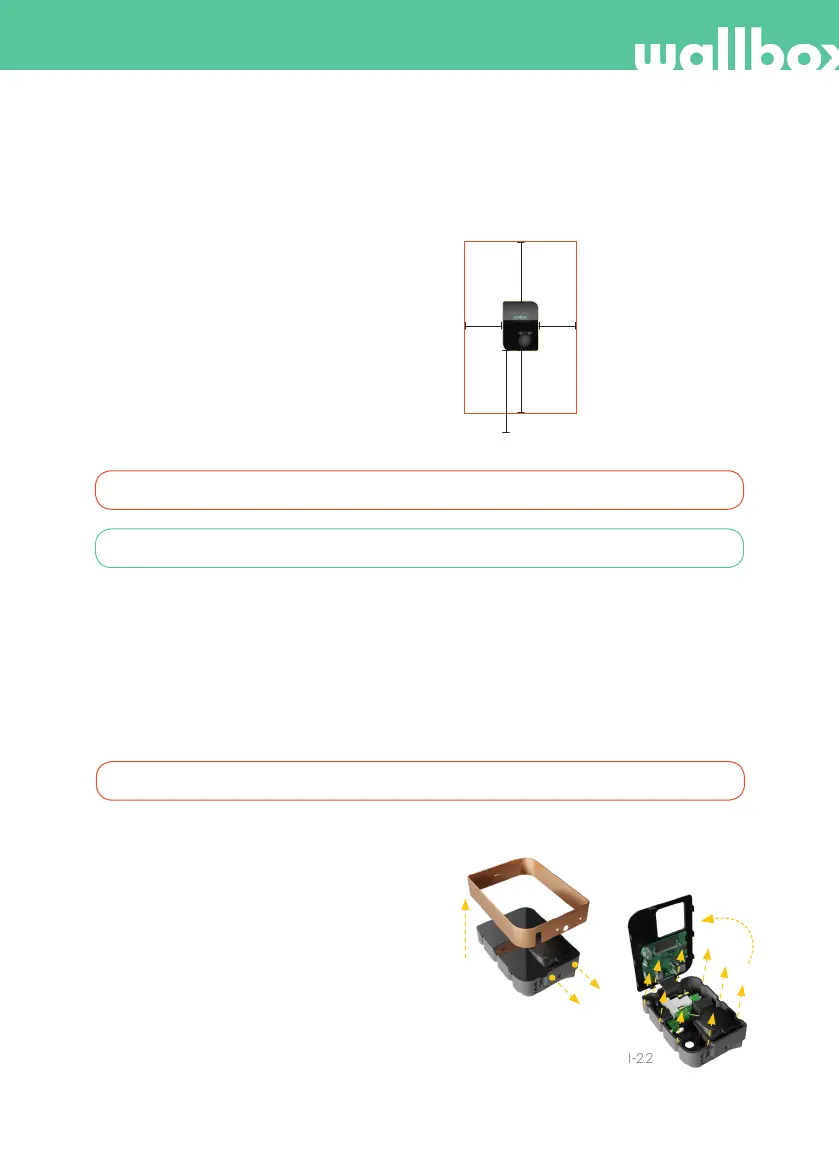

Dimensões e posicionamento do dispositivo
De acordo com as normas do produto, a estação de carregamento deve estar localizada a uma altura “y" (I-1)
entre 1 m e 1,50 m acima do nível do solo. Recomendamos a instalação da estação de carregamento a uma
altura de 1,30 m. Lembre-se de que os regulamentos locais podem limitar esta altura. É obrigatório considerar
as seguintes precauções:
• A área de instalação necessária para a estação de
carregamento Wallbox é no mínimo 250 x 150 mm
(altura por largura) (I-1).
• Ao instalar o Wallbox, o cabo deve chegar facilmente
à entrada do veículo.
• Para uma utilização segura da estação de
carregamento, deverá respeitar as distâncias
mínimas recomendadas para outras instalações
técnicas.
A instalação correta é absolutamente essencial e está fora do âmbito da responsabilidade da Wallbox.
Vídeo de instalação disponível em https://wallbox.com/
I-1: Área de instalação
*entre 1 m e 1,50 m acima do nível do solo
250 mm
250 mm
y*
150 mm 150 mm
I-2.1
Perfuração
• Use o guia de perfuração como guia para marcar o local para os quatro parafusos de fixação na parede.
Tome especial cuidado para manter o modelo nivelado. O uso de um nível de bolha de ar é altamente
recomendado.
• Perfure as marcas do orifício de fixação até ao diâmetro especificado para o equipamento selecionado
para a instalação. Para instalação em paredes de madeira, tijolo e betão, utilize o equipamento fornecido
com o carregador.
Certifique-se de que a fonte de alimentação está desligada durante todas as etapas da instalação.
Instalação
1. Abrir o dispositivo
Passo 1.1: Remova os dois parafusos no lado inferior
da estrutura e retire-os (I-2.1).
Passo 1.2: Retire os nove parafusos da tampa
dianteira(I-2.2).
Passo 1.3. Abra cuidadosamente a tampa (I-2.2).
Passo 1.4. desligue o cabo de fita da tampa.
1.
2.
I-2.2
1.
2.
