70
IT
La coppia massima per i connettori con viti è di 0,9 Nm.
Utilizzare sempre cavi standard in grado di pilotare la corrente impostata nel selettore di corrente.
2. Selettore di corrente (I-3)
Utilizzare il selettore per selezionare la corrente di
ingresso massima dell'unità. Le posizioni 0, 8 e 9 sono
riservate alla funzione Power Sharing Smart.
3. Collegamento elettrico
3-A. Collegamento posteriore
Passaggio 3-A.1: Nella parte posteriore della Wallbox è possibile trovare un'area con una parete più sottile;
utilizzare una taglierina o qualsiasi utensile ailato e praticare un'incisione per favorire l'ingresso del cavo.
Passaggio 3-A.2: Inserire con cura e fermezza il cavo di alimentazione attraverso la scheda. La scheda è stata
progettata in modo che i cavi da 11 a 17 mm possano attraversarla, lo standard per i cavi che possono trasportare
fino a 22 kw.
Passaggio 3-A.3: Fissare il caricabatterie alla parete. Inserire le viti nelle posizioni contrassegnate, partendo
dall'alto e proseguendo in direzione oraria (I-4.1). Controllare che Wallbox Copper sia saldamente fissato alla
parete.
Passaggio 3-A.4: Assicurarsi che le fasi precedenti siano state completate correttamente.
3-B. Collegamento inferiore
Passaggio 3-B.1: Fissare il caricabatterie alla parete. Inserire le viti nelle posizioni contrassegnate, partendo
dall'alto e seguendo una direzione oraria (I-4.1). Controllare che Wallbox Copper sia saldamente fissato alla
parete.
Passaggio 3-B.2: Inserire i cavi di alimentazione attraverso il connettore del cavo (I-4.2, I-4.3).
Passaggio 3-B.3: Assicurarsi che le fasi precedenti siano state completate correttamente.
Collegare le linee di neutro e di terra al terminale secondo la configurazione di alimentazione (I-4.2, I-4.3).
Nel caso in cui la Wallbox utilizzi l'ingresso posteriore, seguire i passaggi nella sezione 3-A. In caso contrario,
passare alla sezione 3-B.

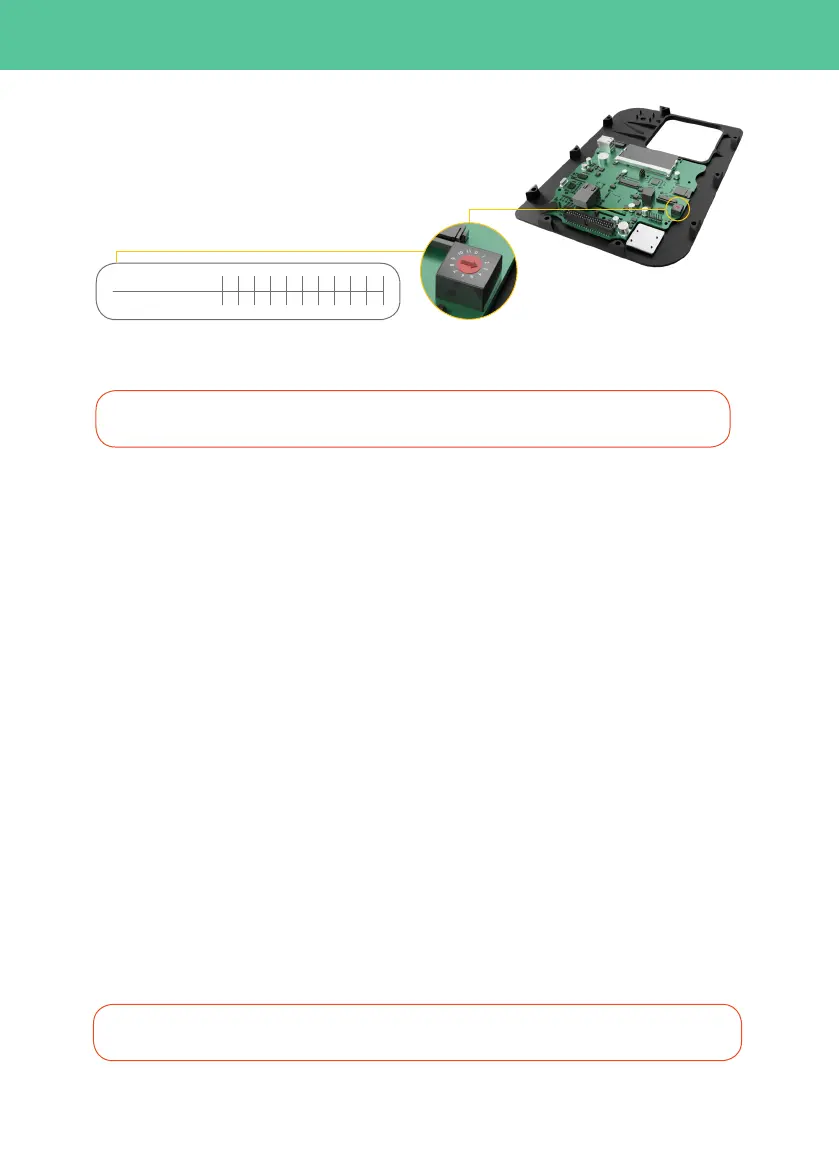

I-3: Selettore di corrente
CORRENTE (A) R 13 326 16 R10 2520 R
0 3 71 4 82 65 8
POSIZIONE
