Fargene som vises er ikke underlagt internasjonale
standarder. Kontroller alltid at koblingene
er riktige. Hvis jordingssystemet er IT, følg
konfigurasjonstrinnene i 6. Konfigurering for IT-
nett-avsnittet.
2. Skrue
1. Skrue
4. Skrue
3. Skrue
I-4.1

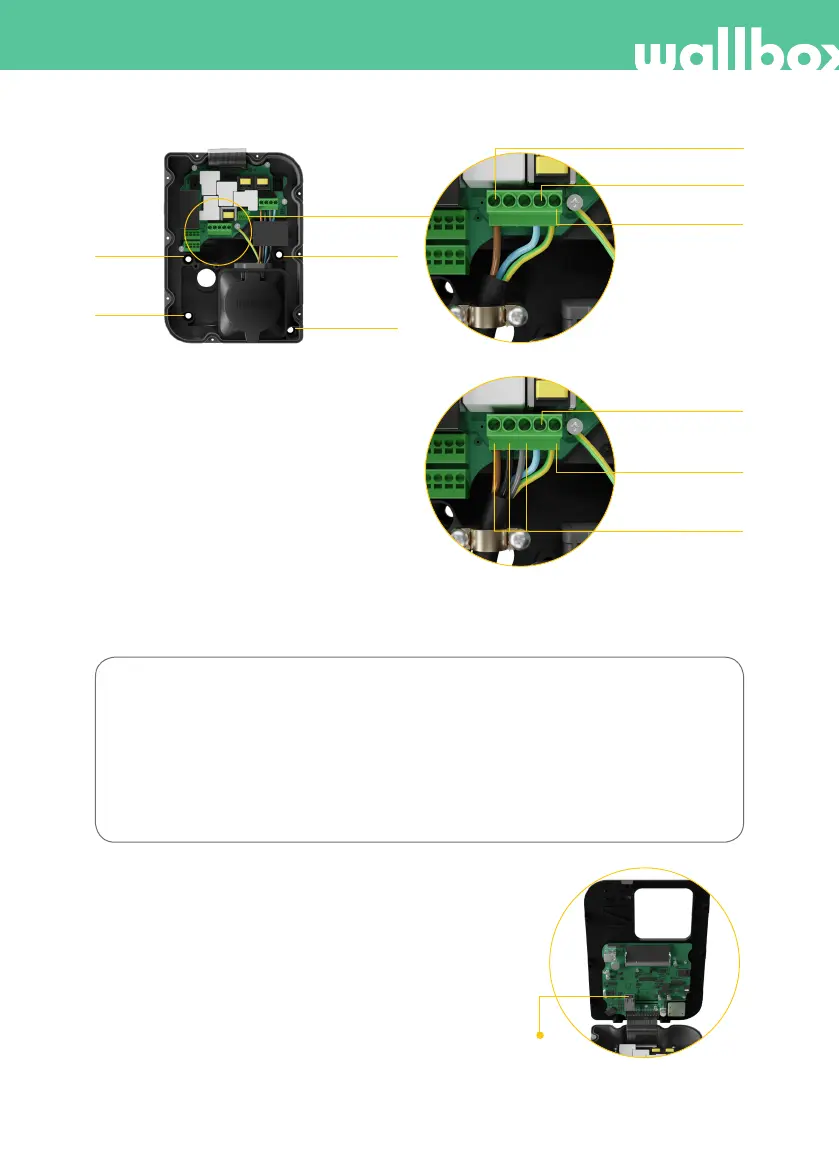

Hvis tilførselssystemet ikke har en nøytralledningstilkobling med en spenning som er lavere enn 145 V, følg disse
konfigurasjonstrinnene:
Tofaset oppsett (2P)
Fra venstre til høyre:
L1 (strømledning)
N (strømledning)
Jording
4. Ethernet-tilkobling (I-5)
Laderen kan kobles til internett ved å bruke
en innebygd Ethernet-port som er montert på
moduldekselet.
Trinn 4.1: Sett Ethernet-ledningen inn gjennom
fôringen.
Trinn 4.2: Koble ledningen til Ethernet-porten.
I-5: Ethernet-port
I-4.3: Trefaset oppsett (3P)
I-4.2: Enfaset oppsett (1P)
L1 (strømledning)
N (nøytralledning)
N (nøytralledning)
Jording
Jording
L1, L2, L3
(strømledninger)
