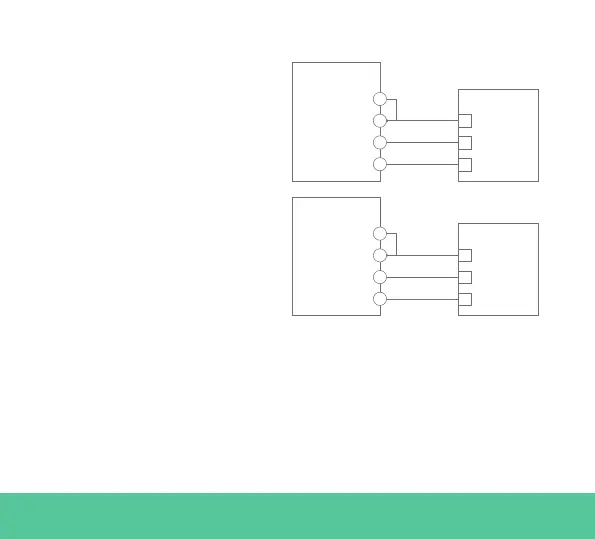

Fig. A1.1: Kabling i spesifiserte strømmålere
Hvis tilførselssystemet ikke har en nøytralledningstilkobling og/eller
ledning-til-ledning- spenning som er lavere enn 260 V, skal du koble til
Carlo Gavazzi EM112-strømmåleren som vist i fig. A1.2:
Fig. A1.1 viser kablingen mellom
strømmåleren og Wallbox. Vær
oppmerksom på den påkrevde
kortslutningsbeskyttelsen
mellom T- og A-pinnene på
strømmåleren.
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
