124

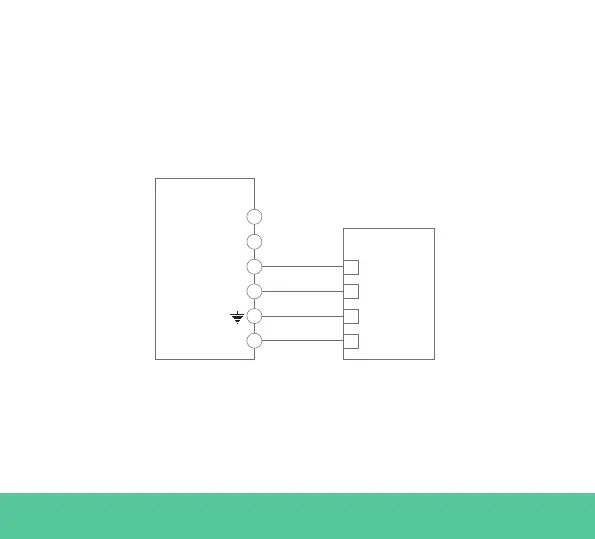

Fig. A2.2: Kabling i Temco-strømmåler
Fig. A2.2 viser kablingen mellom strømmåleren og Wallbox. Tallene viser
til fig. A2.1. Før du slår på systemet er det viktig å kontrollere på nytt at
tilkoblingen av «GND» og «12 V» er gjort på riktig måte.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Spenning -
Spenning +
GND
12 VStrøm +
D+ (RS485A)
Strøm
3
2
1
6
5
4
Wallbox
På de neste sidene viser fig. A2.3, fig. A2.4, fig. A2.5 og fig. A2.6 hvor
du skal koble til ledningene på Wallbox.
