142

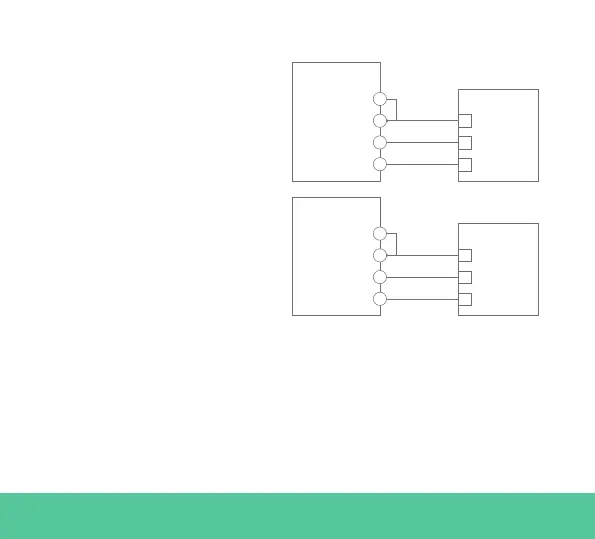

Fig. A1.1: Cabos nos contadores de potência especificados
Caso o esquema elétrico não inclua uma ligação de linha neutra e/ou a
tensão de fases seja inferior a 260 V, ligue o contador de potência Carlo
Gavazzi EM112 como mostrado na Fig. A1.2:
A fig. A1.1 mostra os cabos
entre o contador de potência e
o Wallbox. Tenha em atenção o
curto-circuito necessário entre
os pinos T e A- do contador de
potência.
CARLO GAVAZZI
D- (RS485B)
A-
T
TerraTerra
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
TerraTerra
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
