150

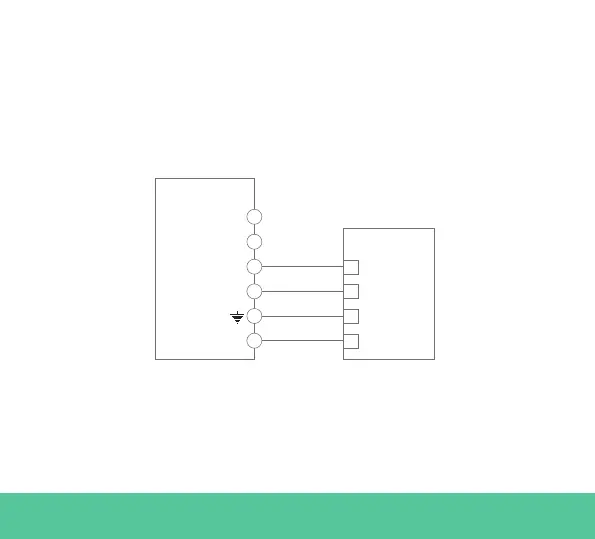

Fig. A2.2: cabos no contador de potência Temco
A fig. A2.2 mostra os cabos entre o contador de potência e o Wallbox.
Os números referem-se à fig. A2.1. Antes de ligar o sistema, é importante
que verifique outra vez se a ligação "Terra” e “12 V” foi realizada
corretamente.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Tensão -
Tensão +
Terra
12 VPotência +
D+ (RS485A)
Potência
3
2
1
6
5
4
Wallbox
Nas páginas seguintes, as fig. A2.3, fig. A2.4, fig. A2.5 e fig. A2.6
mostram onde deve ligar os cabos no Wallbox.
