176

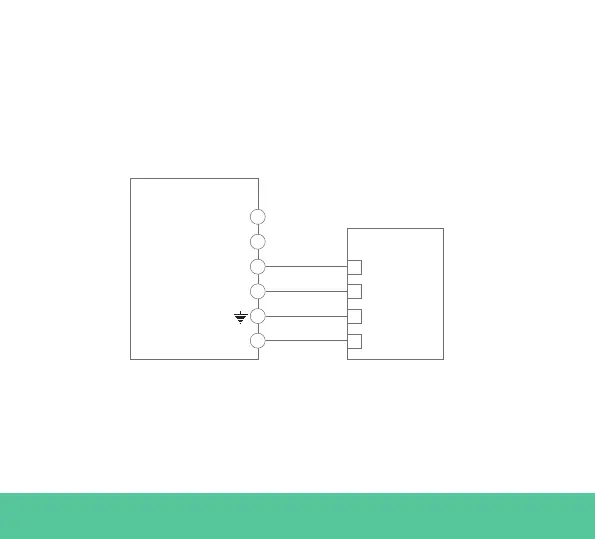

Fig. A2.2: Kablage i Temco energimätare
Fig. A2.2 visar kablaget mellan energimätaren och Wallbox-laddaren.
Sirorna hänvisar till fig. A2.1. Innan du slår på systemet är det viktigt att
kontrollera igen att anslutningen av "GND” och “12 V” har gjorts korrekt.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Elektrisk spänning -
Elektrisk spänning +
GND
12 VKraft +
D+ (RS485A)
Kraft
3
2
1
6
5
4
Wallbox
På de följande sidorna visar fig. A2.3, fig. A2.4, fig. A2.5 och fig. A2.6 var
kablaget ska anslutas till din Wallbox.
