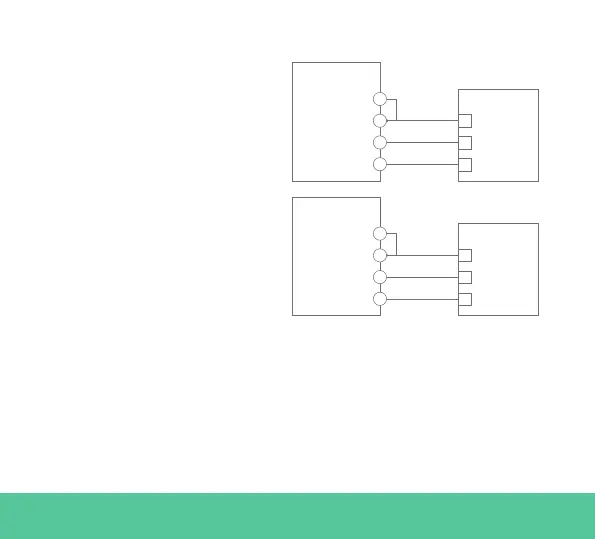

Fig. A1.1: Cablaggio per contatori di energia specifici
Nel caso in cui lo schema di alimentazione non preveda un collegamento
di linea neutra e/o la tensione da linea a linea sia inferiore a 260V,
collegare il contatore di energia Carlo Gavazzi EM112 come mostrato
in Fig.A1.2:
La Fig. A1.1 mostra il cablaggio
tra il contatore di energia e
il Wallbox. Si prega di fare
attenzione al cortocircuito
richiesto tra i pin T e A- del
contatore di energia.
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
