202

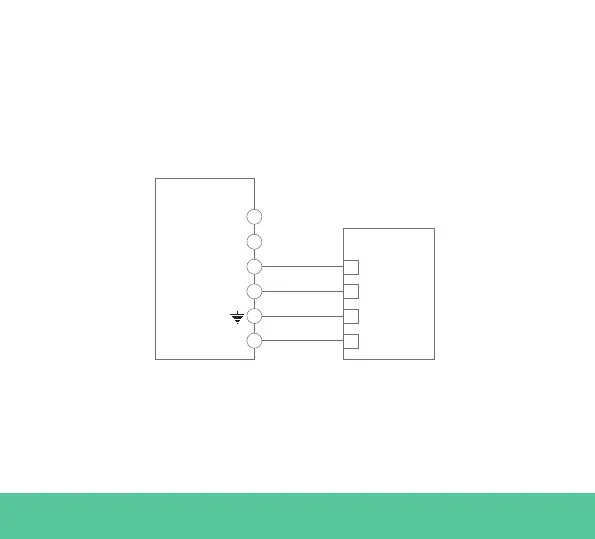

Fig. A2.2: Cablaggio nel contatore di energia Temco
La Fig. A2.2 mostra il cablaggio tra il contatore di energia e il Wallbox. I
numeri si riferiscono alla Fig. A2.1. Prima di attivare il sistema è importante
controllare nuovamente che il collegamento di "GND" e "12 V" sia stato
eettuato correttamente.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Voltaggio -
Voltaggio +
GND
12 VPotenza +
D+ (RS485A)
Potenza
3
2
1
6
5
4
Wallbox
Nelle seguenti pagine le Fig. A2.3, Fig. A2.4, Fig. A2.5 e Fig. A2.6
mostrano il collegamento del cablaggio al Wallbox.
