220

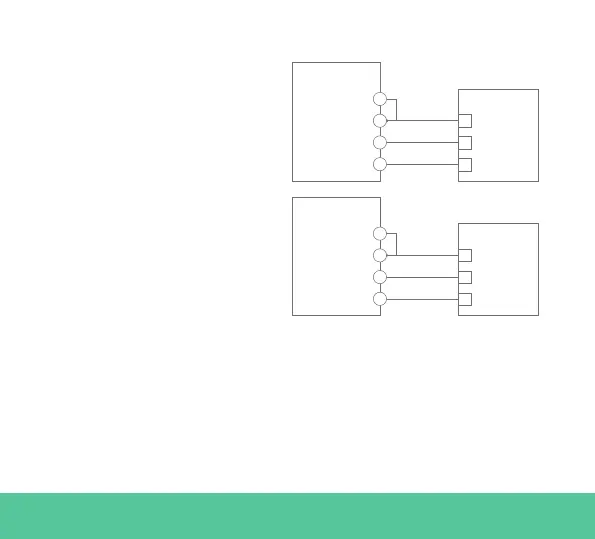

Fig. A1.1: Bekabeling in gespecificeerde energiemeters
Sluit, indien het voedingsschema geen neutrale lijnverbinding heeft en/
of de lijn-naar-lijnspanning lager is dan 260V, de Carlo Gavazzi EM112-
energiemeter aan zoals getoond in Fig. A1.2:
Fig. A1.1 toont de bekabeling
tussen de energiemeter
en de Wallbox. Let op de
benodigde kortsluiting tussen
de pennetjes T en A- van de
energiemeter.
CARLO GAVAZZI
D- (RS485B)
A-
T
GND (Aarde)GND (Aarde)
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
GND (Aarde)GND (Aarde)
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
