Wallbox Power Boost - Page 38

38

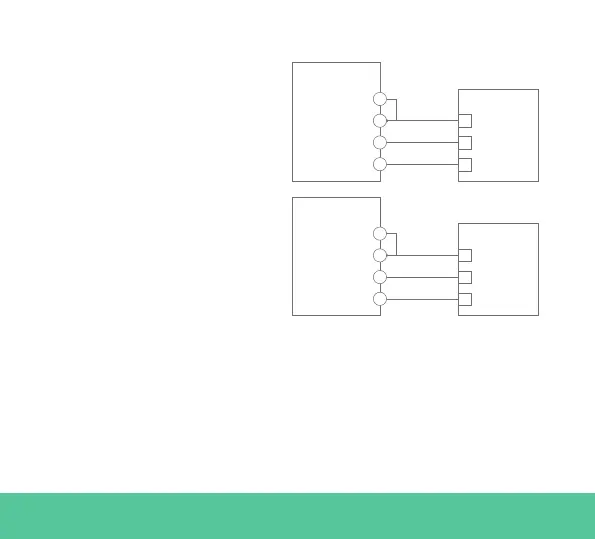

Fig. A1.1: Cableado en medidores de energía especificados
En el caso de que el esquema de suministro no incluya una conexión de
línea neutral y / o el voltaje de línea a línea sea inferior a 260 V, conecte el
medidor de energía Carlo Gavazzi EM112 como se muestra en la Fig. A1.2:
La Fig. A1.1 muestra el cableado
entre el medidor de energía y
el Wallbox. Tenga en cuenta el
cortocircuito requerido entre
los pines T y A- del medidor de
energía.
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
