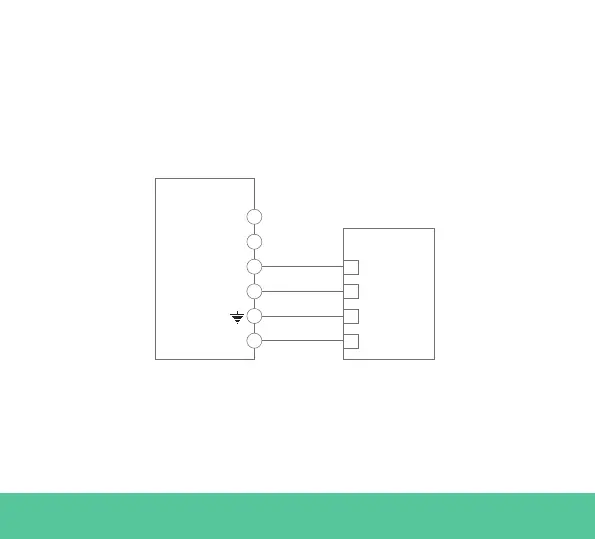

Fig. A2.2: Cableado en el medidor de energía Temco
La Fig. A2.2 muestra el cableado entre el medidor de energía y el
Wallbox. Los números se refieren a la figura A2.1.
Antes de encender el sistema, es importante verificar que la conexión de
“GND” y “12 V” se haya realizado correctamente.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Voltage -
Voltage +
GND
12 VPower +
D+ (RS485A)
Power
3
2
1
6
5
4
Wallbox
En las siguientes paginas la Fig. A2.3, Fig. A2.4, Fig. A2.5 ya la Fig. A2.6
muestran dónde se deben conectar los cables en el cargador Wallbox.
