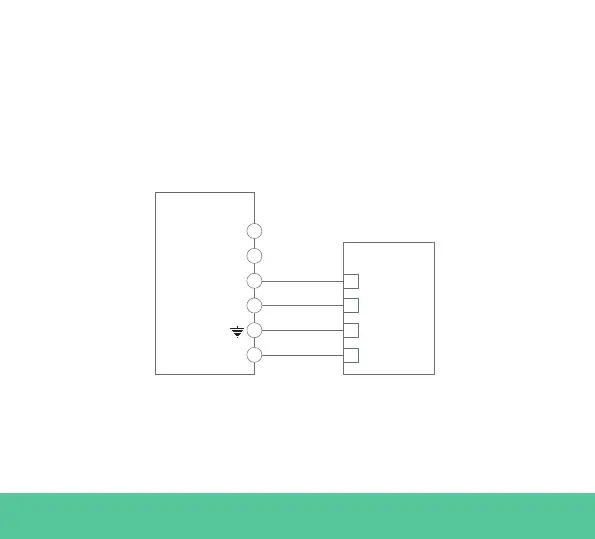

Abb. A2.2: Verkabelung im Temco- Energiezähler
Abb. A2.2 zeigt die Verkabelung zwischen Energiezähler und Wallbox.
Die Ziern beziehen sich auf die Abb. A2.1.
Vor dem Einschalten des Systems ist es wichtig, nochmals zu überprüfen,
dass die Verbindung von „GND“ und „12 V“ korrekt durchgeführt worden
sind.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Voltage -
Voltage +
GND
12 VPower +
D+ (RS485A)
Power
3
2
1
6
5
4
Wallbox
Auf den folgenden Seiten zeigen Abb. A2.3, Abb. A2.4, Abb. A2.5 und
Abb. A2.6, wo die Verkabelung an die Wallbox anzuschließen ist.
