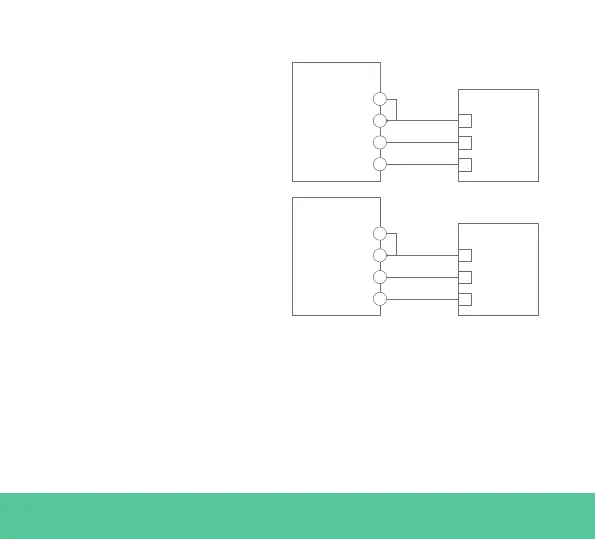

Figure A1.1 : Câblage dans des compteurs d'énergie
spécifiés
Dans le cas où le schéma d'alimentation ne comprend pas de
branchement neutre et/ou si la tension ligne à ligne est inférieure à
260V, veuillez connecter le compteur d'énergie Carlo Gavazzi EM112
d'après la figure A1.2:
La Figure A1.1 montre le câblage
entre le compteur d'énergie et la
Wallbox. Veuillez tenir compte
du court-circuit nécessaire entre
les broches T et A- du compteur
d'énergie.
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
7
10
8
9
EM 340
Wallbox
CARLO GAVAZZI
D- (RS485B)
A-
T
GNDGND
D+ (RS485A)B+
3
6
4
5
EM 112
Wallbox
