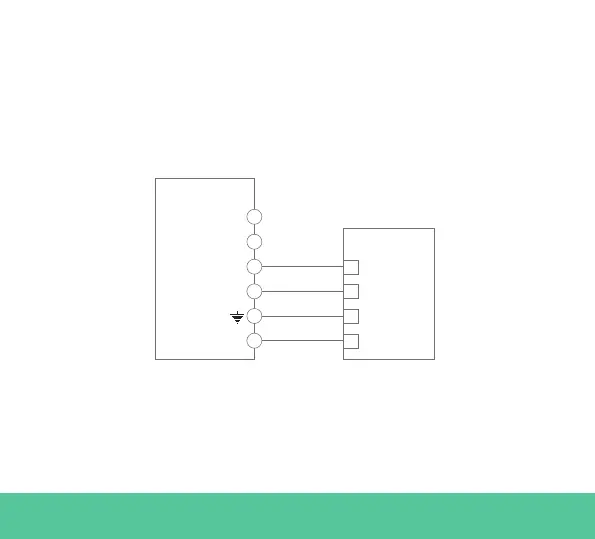

Figue A2.2 : Câblage dans le compteur d'énergie Temco
La Figure A2.2 montre le câblage entre le compteur d'énergie et Wallbox.
Les chires se réfèrent à la figure A2.1. Avant d'allumer le système, il est
important de vérifier à nouveau que la connexion de «GND» et «12 V»
a été eectuée correctement.
TEMCO
D- (RS485B)
RS485 +
RS485 -
Tension -
Tension +
GND
12 VPuissance +
D+ (RS485A)
Puissance
3
2
1
6
5
4
Wallbox
Dans les pages suivantes Fig. A2.3, Fig. A2.4, Fig. A2.5 et Fig. A2.6
montrent où connecter le câblage à Wallbox.
