PAGE 139 85366 Rev. A0
Instruções de Ligações - Continuação
Instruções do Comutador
Consulte as instruções em anexo com diagramas do ―Comutador de Tambor GE CR102A1‖ para informações
sobre o esquema de ligações. Abaixo encontra uma cópia das instruções e dos diagramas para consulta.
Consulte sempre os diagramas correntes que se encontram no motor do guincho e no comutador do tambor.
Cuidado: Antes de proceder à instalação de
uma aplicação nuclear, determine se o produto
se destina a esse tipo de utilização.
Aviso : Desligue a corrente eléctrica antes de
instalar ou efectuar procedimentos de assistência
técnica
Instalação:
1. Monte o comutador numa superfície plana.
2. Ligue o comutador de acordo com as
indicações do diagrama de ligações eléctricas
fornecido com as instruções ou especificações
que se encontram na cobertura do comutador.
Nota: A protecção do circuito de derivação do
motor deve ser provida de acordo com o código
eléctrico nacional e códigos locais ou regulamentos
em vigor.
Convertibilidade (De Mantido para
Momentário)
Para converter o comutador de tambor CR102A1
ou comutadores semelhantes de “Contacto Mantido”
para “ Retorno por Mola para OFF (DESLIGADO)”,
retire o botão operacional (6) do cubo (7) rodando
em sentido inverso ao dos ponteiros do relógio.
Desencaixe o cubo do veio. Rode o manípulo 180
graus e volte a colocar o manípulo, o botão e o cubo
no comutador.
Montagem do Mecanismo
Para desmontar o comutador, retire o manípulo, a
chapa de cobertura do cubo e os contactos fixos.
Retire os dois parafusos que seguram a parte
superior da caixa e, seguidamente, levante
separando a parte superior da caixa. Nesta altura
pode retirar a unidade do rotor.
Cuidado: O rolete (3) é accionado por mola e
encontra-se solto no braço (4). Deve ter o máximo
cuidado para não soltar o rolete. Retire o rolete do
braço (4). Para montar de novo, coloque o rolete no
braço (4). Coloque o rotor na caixa engatando-o (3)
com o excêntrico e introduzindo o veio no orifício
na parte inferior da caixa. Monte novamente,
invertendo o procedimento acima indicado.

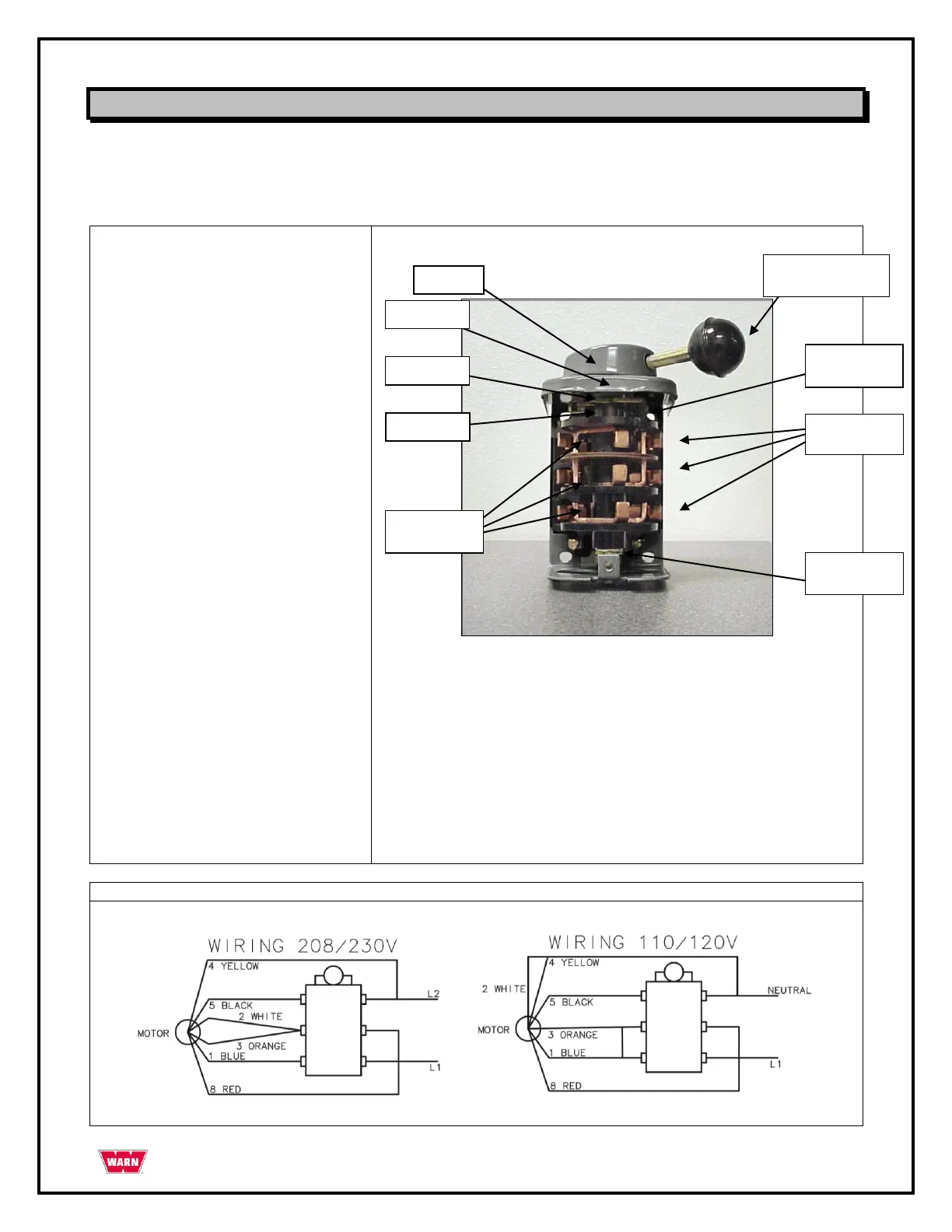

Figure 1. CR102A1
Instalação eléctrica -3000ACI
(2) Unidade
do rotor
(1) Contactos
fixos e suporte
(2) Unidade
do rotor
(6) Manípulo e
botão operacionais
(5) Mola
(4) Braço
(3) Rolete
(7)
Cubo
(1) Contactos
fixos e suporte
