PAGE 75 85366 Rev. A0
Istruzioni di cablaggio - segue
Istruzioni per l’interruttore
Per il cablaggio, vedere le istruzioni riportate nello schema d’impianto del GE Drum Switch CR102A1. Per
riferimento, viene riportata qui sotto una copia delle istruzioni e degli schemi. Utilizzare però sempre gli
schemi reali riportati sul motore del verricello e nell’interruttore del tamburo.
Attenzione: prima di istallarlo in un
impianto nucleare, accertarsi che il prodotto
sia stato progettato per tale uso.
Avvertenza: Scollegare l’alimentazione
prima di installare o eseguire manutenzione
Installazione:
1. Montare l’interruttore su una superficie
piana.
2. Collegare l’interruttore secondo lo
schema d'impianto fornito con le sue
istruzioni o trovato nella sua copertura.
Nota: Si dovrebbe proteggere il circuito
derivato del motore in conformità al codice
elettrico nazionale e ai codici e ordinanze
locali.
Convertibilità (da posizione fissa a posizione
temporanea)
Per convertire l’interruttore da tamburo
CR102A1, o altro interruttore simile, da
“contatto fisso” a “richiamo a molla in
posizione SPENTO”, togliere la manopola
operativa (6) dal mozzo (7) girandola in
senso antiorario. Smuovere con una leva il
mozzo dall’albero. Ruotare la maniglia di 180
gradi e rimettere a posto sull’interruttore la
maniglia, la manopola e il mozzo.
Gruppo del meccanismo
Per smontare l’interruttore, togliere la
maniglia, la piastra di copertura del mozzo e i
contatti fissi. Togliere le due viti che tengono
la parte alta dell’involucro e sollevarla via. Il
gruppo del rotore potrà essere rimosso.
Attenzione: il rullo (3) è caricato a molla e
non è fisso nel braccio (4). Si dovrà prestare
attenzione a non smollare il rullo. Rimuovere
il rullo dal braccio (4). Per rimontare,
mettere il rullo nel braccio (4). Mettere il
rotore nella sede impegnando il rullo (3) con
la camma e inserendo l’albero nel foro sul
fondo della sede. Rimontare eseguendo
all’inverso la procedura di cui sopra.

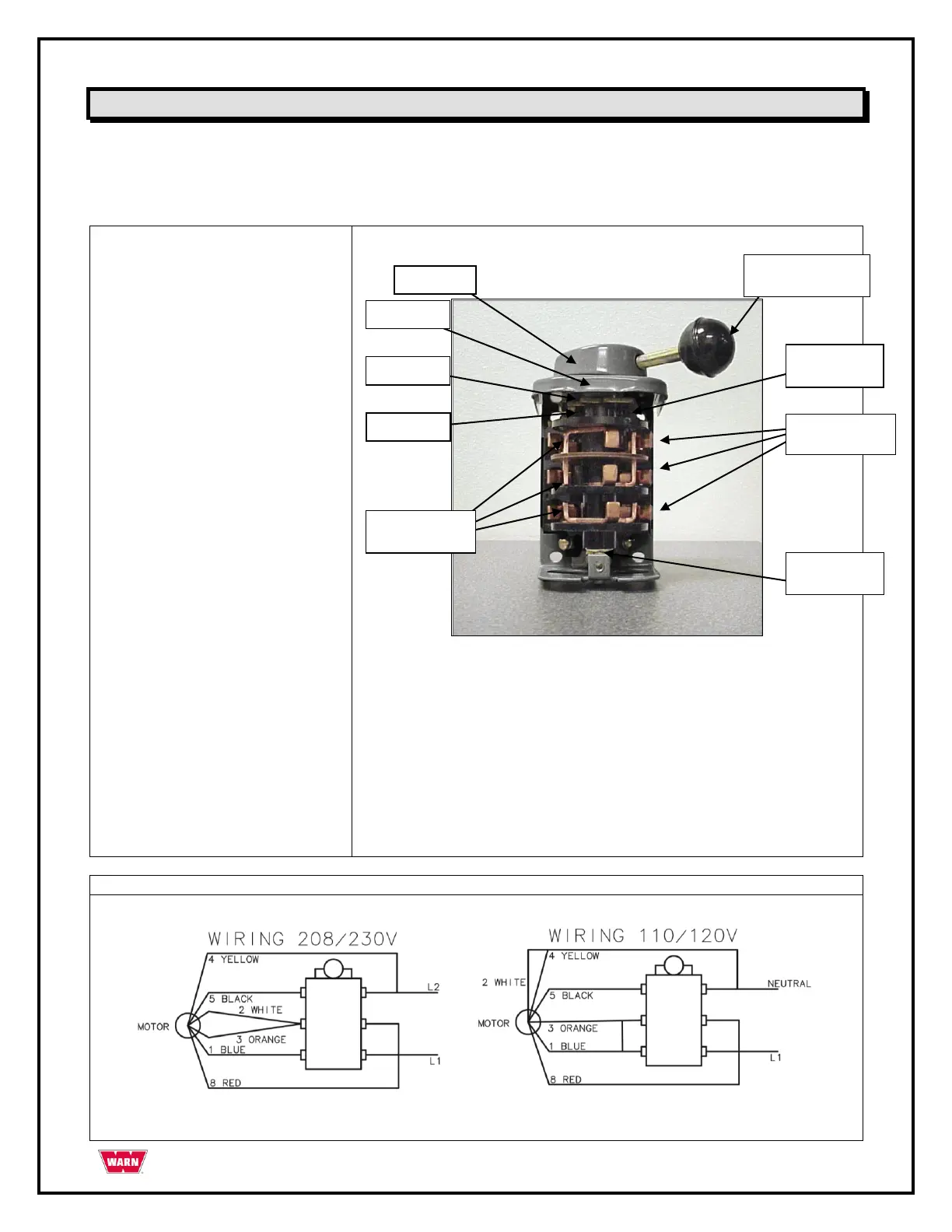

Figure 1. CR102A1
Impianto -3000ACI
(2) Gruppo
del rotore
(1) Contatti
fissi e supporto
(2) Gruppo
del rotore
(6) Operating
Handle & Knob
(5) Molla
(4) Braccio
(3) Rullo
(7) Mozzo
(1) Contatti
fissi e supporto
