PAGE 5 90925A0
INSTALLATION (SUITE)

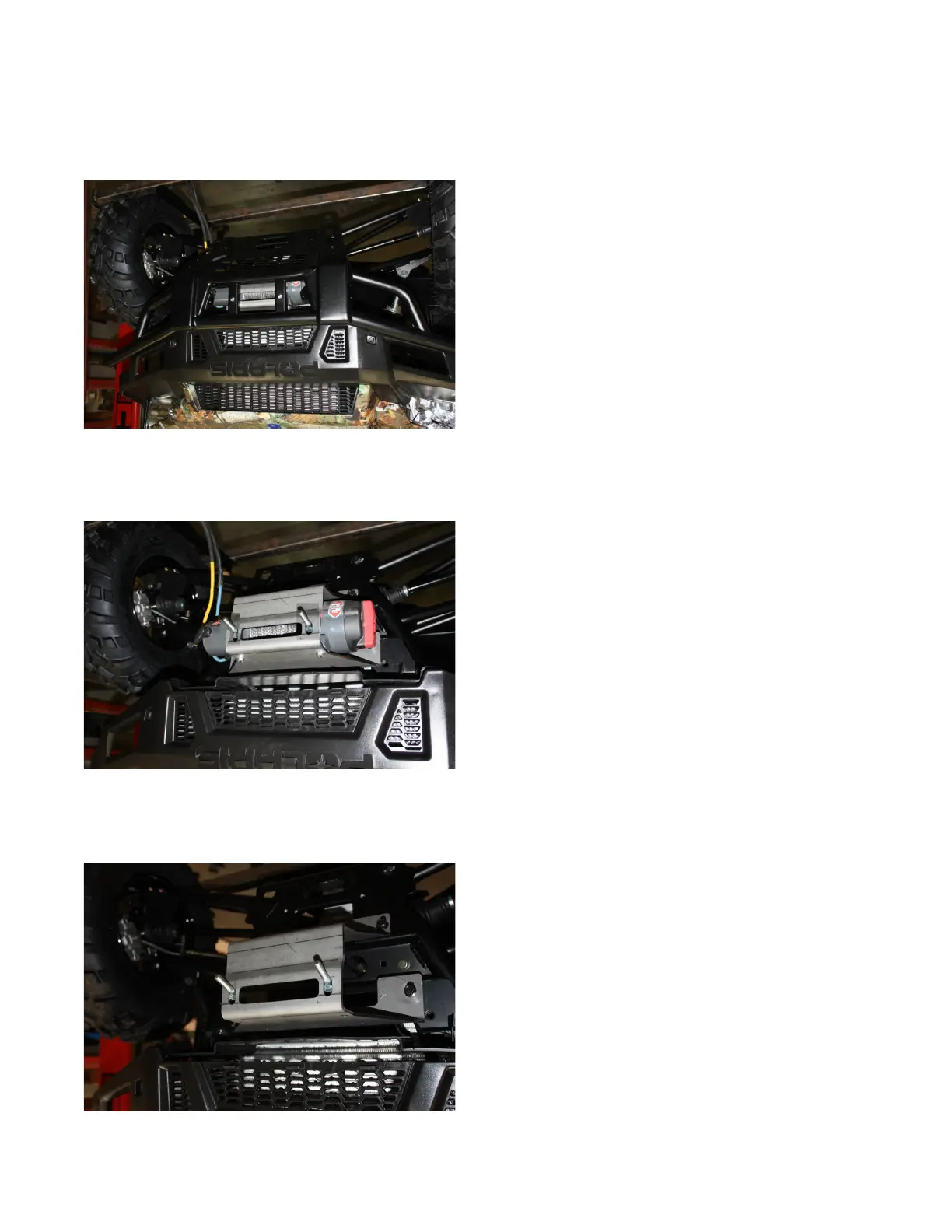

Figure 4
Figure 5
Figure 6
4. Avant d’installer le treuil, installez les deux
grands boulons fournis dans le kit à travers
les trous avant du montage de treuil, comme
indiqué à la gure 4.
5. Installez le treuil dans le montage de treuil
à ce moment, n’oubliez pas que la poignée
rouge doit être située du côté passager du vé-
hicule. Installez les boulons M8 fournis dans
le kit du treuil et serrez. Attachez les câbles
jaune et bleu pour faciliter l’installation.
6. Réinstallez le pare-chocs en alignant les deux
longs boulons à l’avant du montage du treuil,
à travers les deux trous avant du pare-chocs.
Réinstallez toute la visserie de montage du
pare-chocs à cette étape.
REMARQUE : Si vous installez un kit de mon-
tage de lame à l’avant, n’installez pas les
deux boulons inférieurs et leurs écrous sur
la partie inférieure du pare-chocs, tant que
le montage de lame n’a pas été mis en place.
