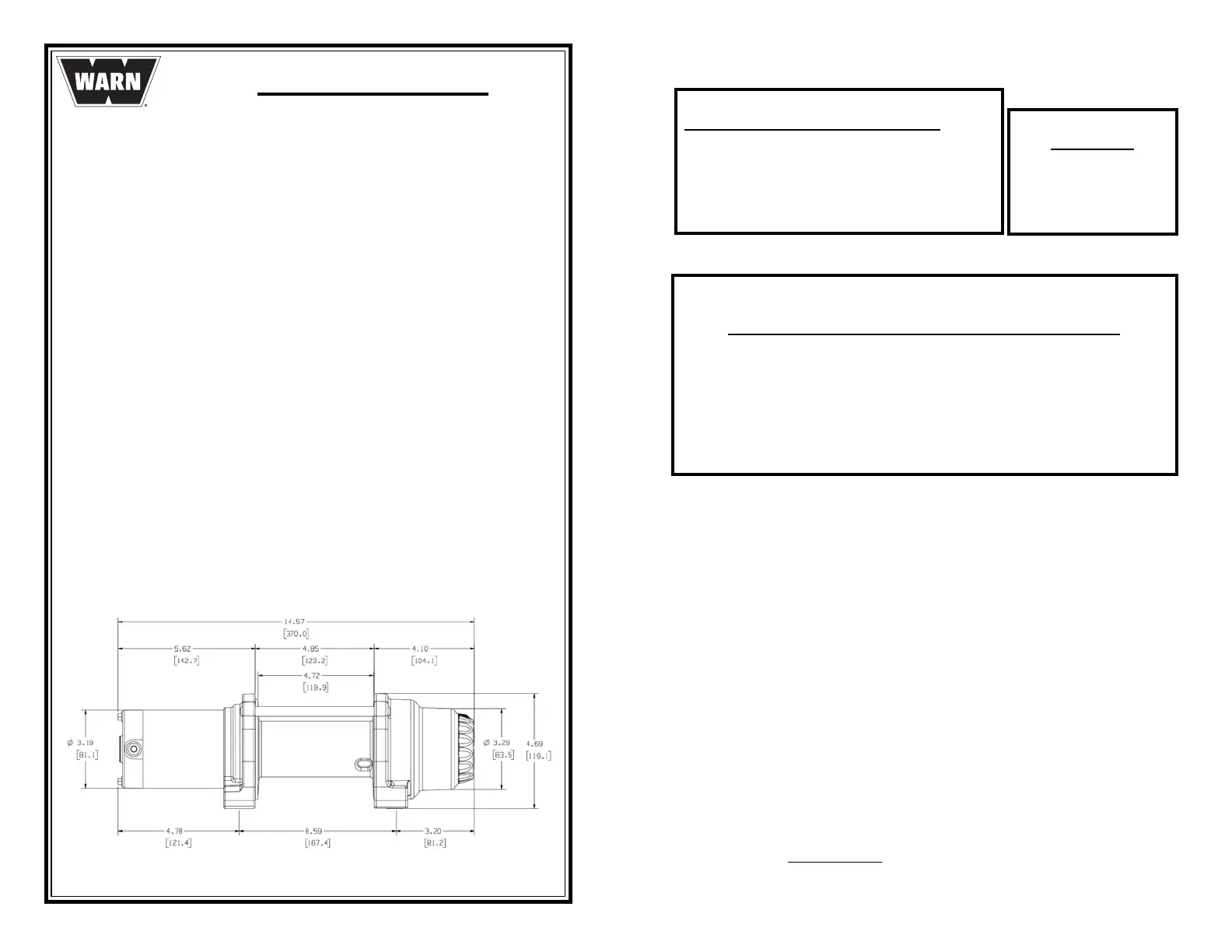

WARN Industries, Inc. 89314B0
VANTAGE 4000-S
Número da peça: 89041, 91041
Tração nominal da linha: 1814 kg
Motor: 12 V CC, 1,4 hp (1,0 kW) – magnético permanente, vedado
Controles: balancim montado no painel
Trem de engrenagem: Planetário de 3 estágios
Razão da engrenagem: 180:1
Embreagem (movimentação livre): Ativada por excêntrico
Freio: Mola
Diâmetro/comprimento do tambor: 52 mm/74 mm
Peso de embarque do kit: 14,5 kg
Cabo: Sintético, Ø 5,5 mm x 15 m
Cabo guia: Guia fi xa
Bateria recomendada: 14 A/hora, mínimo
Ciclo de trabalho: Intermitente
Fios da bateria: 6 de calibre
Acabamento: Camada de pó cinza
Garantia: Limitada, 5 anos
Padrão do parafuso de montagem: 76 mm x 169 mm
Dimensões do guincho: 37,0 cm C x 11,5 cm P x 11,9 cm A
Peso do cabo: 7 kg
WARN Industries, Inc. 89314B0
DADOS DE DESEMPENHO
Tração por camada
Camada/kg
1/1814
2/1350
3/1161
4/1019
Carga Corrente Velocidade
kg (amperes) m/min
1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7
Carga Tempo de Distância Tempo de
operação resfriamento
kg m (min)
0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 seg 2,3 10
1630 15 seg 0,6 10
1814 5 seg 0,2 10
CICLOS DE TRABALHO
Se houver algum problema durante a instalação ou a operação do guincho,
siga as etapas de solução abaixo:
1. Consulte o guia do operador e instruções de instalação. Ele contém ilust-
rações e informações detalhadas sobre a instalação e operação segura e
adequada do guincho. Inclui também uma relação das peças de reposição
e diagramas de montagem. Se não conseguir resolver o problema, passe
para a etapa 2.
2. Contate o revendedor onde comprou o guincho. Se o problema persistir
após conversar sobre o problema com o pessoal de peças e manutenção,
passe para a etapa 3.
3. Ligue para um Centro de Serviço Autorizado WARN que consta na lista for-
necida na parte de trás da folha de garantia que acompanha o produto. Ao
ligar, esteja com as seguintes informações: número do modelo do guincho e
data da compra, fabricante, modelo e ano do veículo.
4. Se não conseguir resolver o problema de forma satisfatória, ligue para o
Atendimento ao Cliente da Warn Industries: 1-800-543-9276. Ao ligar, es-
teja com as seguintes informações: número do modelo do guincho e data da
compra, fabricante, modelo e ano do veículo. Ou contate a Warn Industries
pelo website: www.warn.com
INSTRUÇÕES DE MANUTENÇÃO
