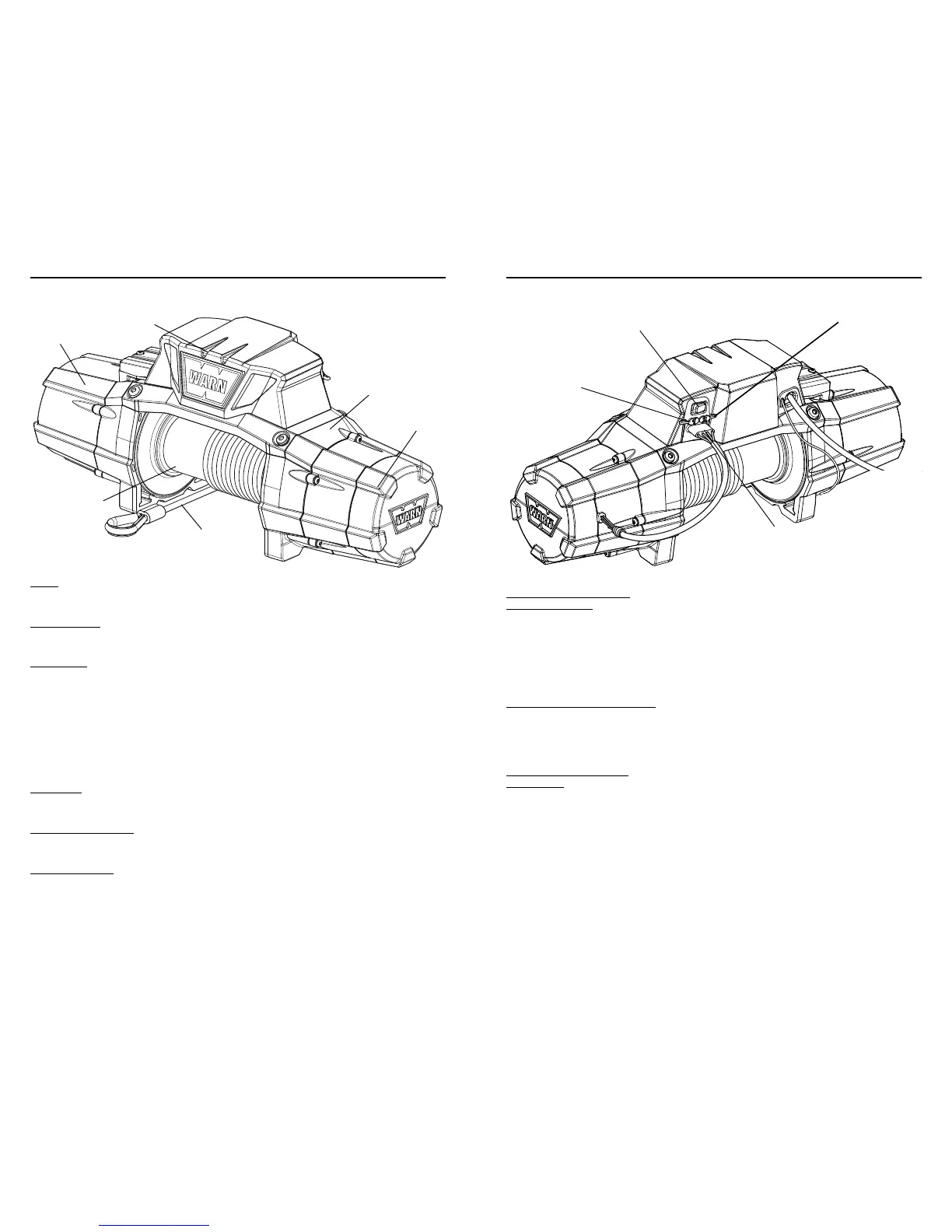

Avant de commencer, vous devez vous familiariser avec votre treuil WARN® et chacun de ses composants :
Moteur
: Le moteur du treuil est alimenté par la batterie du véhicule. Le moteur
fournit de la puissance au système de rapports qui fait tourner le tambour
et enroule le câble du treuil.
Tambour du treuil :
Le tambour du treuil est le cylindre sur lequel s'enroule le câble. Le
tambour est entraîné par le moteur et le train d'engrenage. Son sens peut
être changé en utilisant la télécommande sans fil.
Câble du treuil :
Le diamètre du câble du treuil et sa longueur sont déterminés par la
structure et la puissance de traction du treuil. Enroulé autour du tambour
du treuil, le câble passe par le guide-câble et se termine par une boucle
pour l'axe de chape du crochet.
Pour les modèles dotés d'un câble synthétique, veillez à lire
attentivement les instructions pour vous familiariser parfaitement avec
le fonctionnement de la télécommande sans fil avant toute tentative
d'installation du câble synthétique (en option). Consultez le manuel
d'instructions pour l'installation du câble synthétique WARN® pour des
consignes détaillées.
Transmission :
Le rapport de démultiplication convertit la puissance du moteur en une
force de traction considérable. La conception du train d'engrenages
permet au treuil d'être compact et léger.
Embrayage télécommandé
:
L'embrayage télécommandé est dissimulé dans le logement du capuchon
d'extrémité. Il est contrôlé par la télécommande sans fil. Il permet
d'embrayer et de débrayer au moyen de la télécommande sans fil.
Coff ret de commande :
En utilisant le courant de la batterie du véhicule, le contacteur du coffret
de commande commute l'alimentation vers le moteur, permettant ainsi à
l'opérateur de changer le sens de rotation du tambour.
Pour des applications spécifiques, consultez les informations relatives au
Kit de repositionnement du coffret de commande en option chez votre
concessionnaire agréé WARN® ou sur www.warn.
com.
Moteur
Coff ret de commande
Transmission
Câble du treuil
Tambour du treuil
Embrayage télécommandé
WARN INDUSTRIES
33
SE FAMILIARISER AVEC LE TREUIL
Commutateur d'activation de la
télécommande sans fil :
Le commutateur d'activation de la télécommande sans fil permet
d'activer et de désactiver la télécommande sans fil.
Il
doit
être en
position « ON » (activé) pour pouvoir faire fonctionner le treuil au
moyen de la télécommande sans fil.
La télécommande sans fil est
alimentée par un très petit courant constant, produit par la batterie
du véhicule. Il est recommandé de placer le commutateur en position
« OFF » (désactivé) pour éviter de décharger la batterie du véhicule,
quand ce dernier n'est pas utilisé pendant une période prolongée.
Ports d'alimentation auxiliaire (1 et 2) :
Les ports d'alimentation auxiliaire vous permettent de brancher et de
contrôler deux systèmes auxiliaires distincts à partir du treuil.
Vous trouverez des informations relatives au Kit auxiliaire en
option chez votre concessionnaire agréé WARN® ou sur www.warn.
com.
Faisceau de fils de l'embrayage
télécommandé
: Le faisceau de fils de l'embrayage télécommandé se branche sur le
coffret de commande du treuil.
Alimentation auxiliaire
Port 1
Télécommande sans l
Commutateur d'activation
Faisceau de ls de
l'embrayage télé-
commandé
Alimentation auxiliaire
Port 2
WARN INDUSTRIES
34
SE FAMILIARISER AVEC LE TREUIL
