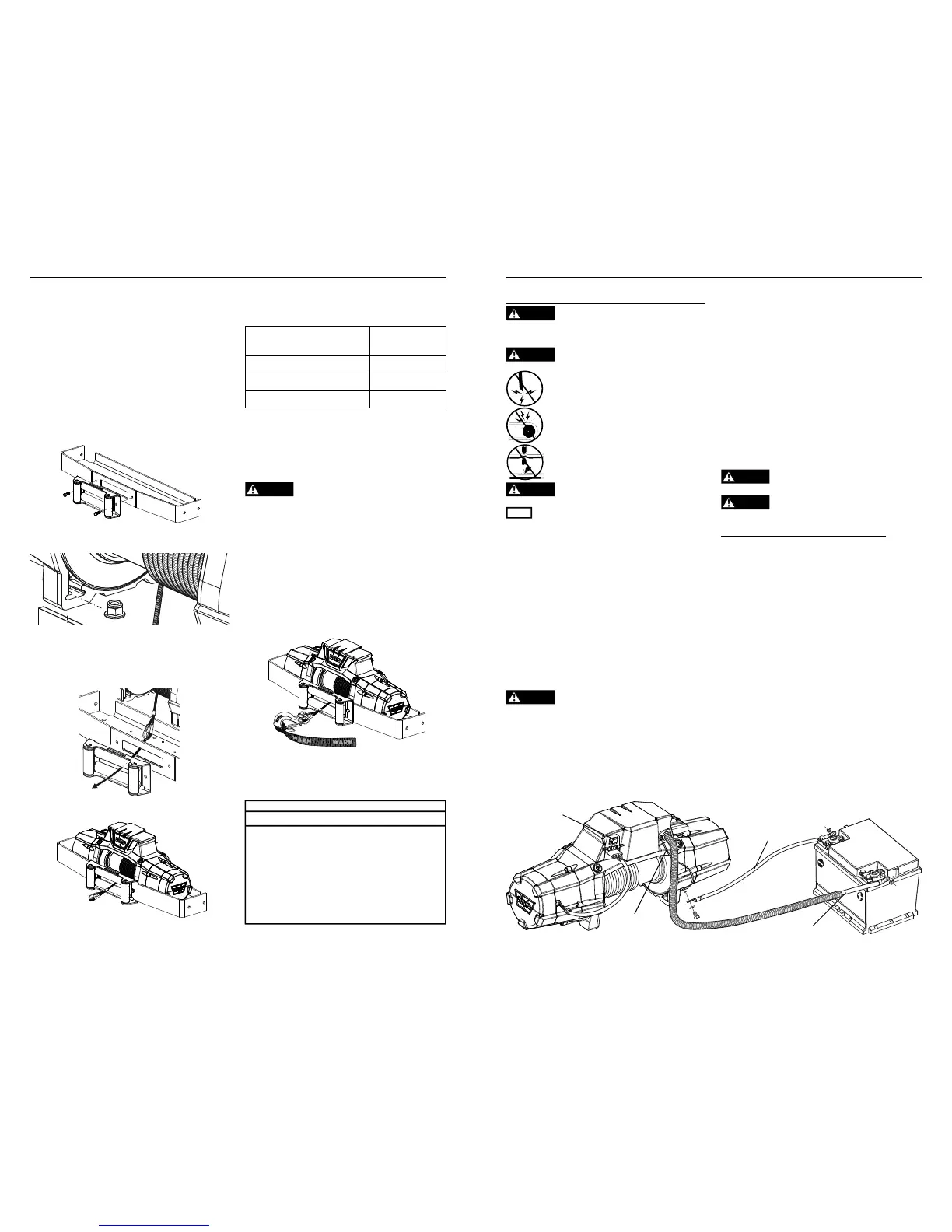

Montaje del cabrestante:
1. Seleccione una ubicación de montaje que
sea lo suficientemente sólida para soportar la
capacidad de carga máxima del cabestrante.
2. Instale el soporte de montaje de acuerdo
con las instrucciones de su kit de montaje
específico.
3. Fije la guía al soporte de montaje mediante
los (2) pernos indicados para su orientación
específica de montaje. Consulte la sección
Orientación de montaje
para obtener
especificaciones sobre las piezas.
.
4. Coloque las (4) tuercas tapón en los huecos de
los pies del cabrestante.
5. Pase el extremo del cable con el bucle de
gancho a través de la abertura del soporte de
montaje y de la guía.
NOTA: No retire todavía
el envoltorio de plástico del resto de cable en el
tambor.
6. Coloque el cabrestante en la montura.
7. Consulte la siguiente tabla para confirmar la
longitud de perno requerida.
Grosor de la placa Longitud del
perno
7 mm (1/4”) 32 mm
10 mm (3/8”) 40 mm
13 mm (1/2”) 40 mm
8. Revise la orientación de montaje en la página
10 para el tamaño de los pernos.
9. Instale y apriete los pernos a 41 - 47 Nm (30-35
ft. lbs.).
ATENCIÓN
No olvide revisar la longitud del perno para
garantizar un ajuste adecuado de la rosca.
10. Coloque el gancho en el bucle del cable del
cabrestante.
11. Coloque la cinta del gancho en el gancho.
12. Retire el envoltorio de plástico del resto de
cable en el tambor.
13. Se ha completado el montaje del cabrestante.
Compruebe todas las piezas para comprobar
que está apretadas y fijas. Ahora puede pasar a
instalar el cabrestante.
NOTA
INSTALACIÓN DEL CABLE SINTÉTICO OPCIONAL
Para cables sintéticos, asegúrese de leer por
completo estas instrucciones para estar totalmente
familiarizado con el funcionamiento del control
remoto inalámbrico avanzado antes de intentar
instalar el cable sintético opcional. Consulte la Guía de
instalación del cable sintético de WARN® para obtener
instrucciones detalladas de la instalación del cable
sintético.
WARN INDUSTRIES
61
MONTAJE
Paso 2 - Instalación del cableado
ATENCIÓN
Para prevenir lesiones de gravedad o la muerte.
Coloque siempre las fundas de terminales suministradas
en los cables y en los terminales, tal como se indica en las
instrucciones de instalación.
ATENCIÓN
Para prevenir lesiones graves o accidentes
mortales debidos a incendios de origen eléctrico:
No pase nunca los cables eléctricos por bordes
a lados.
No pase nunca los cables eléctricos cerca de piezas
que se calienten.
No pase nunca los cables eléctricos por partes
móviles o cerca de ellas.
Evite los puntos de pellizco y desgaste o abrasión
cuando instale todos los cables eléctricos.
ATENCIÓN
Aísle y proteja siempre los cables y los
terminales eléctricos que queden expuestos.
AVISO
Una batería completamente cargada y unas conexiones
correctas resultan esenciales para el buen funcionamiento del
cabrestante. El requisito mínimo para una batería de 12 voltios de
CC es de 650 amperios para el arranque en frío.
No instale los cables de la batería donde puedan
desgastarse debido al roce o sufrir cortes en el material
aislante produciéndose así un cortocircuito.
El hilo de alimentación del cabrestante debe
pasarse hasta la batería. Se requiere una conexión
directa a batería del hilo de alimentación (rojo) y de
masa (negro).
No conecte la masa al chasis del vehículo.
Tendido de los cables de conexión de la batería
puede ser necesario quitar salpicadero del vehículo o
de partes del cuerpo.
Pase siempre los hilos de la batería por pasos que
permitan que estos queden fijados con bridas.
ATENCIÓN
Los hilos ojos o sueltos pueden provocar lesiones
graves o la muerte.
Proteja en todo momento los hilos de alimentación
de bordes afilados, de zonas que se calienten mucho al
contacto o de piezas móviles.
1. Planifique el paso de los hilos.
2. Fije holgadamente los hilos de alimentación por el
paso.
3. Confirme que los hilos de alimentación están
protegidos de bordes afilados, calor y piezas
móviles. Tenga en cuenta la vibración y la
flexibilidad del chasis que pueden dañar los hilos.
4. Inspeccione cuidadosamente el paso de los hilos
eléctricos. ¿Está en orden? Apriete las bridas y fije
los hilos eléctricos. Las bridas deberían estar bien
apretadas pero no deberían cortar el aislamiento
de los cables. Utilice cinta aislante, trozos de
manguera de goma o conductos eléctricos para
proteger los cables eléctricos y el arnés y evitar el
desgaste y la abrasión del aislamiento.
5. En primer lugar, fije el malacate cable (rojo) al
positivo (+) borne de la batería. En segundo lugar,
conecte el cable de tierra (negro) cable al terminal
negativo (-) de la batería.
ATENCIÓN
Conecte siempre rojo (+) el cable de alimentación
solamente a la positiva (+) el terminal de la batería.
ATENCIÓN
Conecte siempre tierra negro (-) el cable de
alimentación sólo al terminal negativo (-) de la batería.
Paso 3 - Revisión del sistema
Comprobación del sistema de funcionamiento:
1. Compruebe las sujeciones y asegúrese de que están
bien apretadas y que el torque es el apropiado.
2. Verifique que el interruptor de activación control
inalámbrico se enciende la luz. Una luz verde
intermitente aparece en el interruptor. Si la luz
no se enciende, compruebe inmediatamente
para asegurar los cables de alimentación están
correctamente conectados a la batería, de color rojo
a (+) y negro (-). Si no es así, desconecte y vuelva a
conectar según las instrucciones.
3. Comprobar todo el cableado eléctrico a todos
los componentes es correcta y que todas las
conexiones estén bien apretadas.
4. Compruebe que no hay expuesto desnudo
cableado, terminales o daños en el aislamiento
cable.
5. Consulte la Guía básica de técnicas para el uso del
cabrestante antes de utilizarlo.
6. Cargar el control remoto.
Una vez haya realizado una revisión del sistema,
estará listo para realizar “Instrucciones de primer
funcionamiento”.
Cable de tierra (negro)
Cable de alimentación (rojo)
Interruptor de
activación del
control remoto
inalámbrico
Cable de tierra del
paquete de control
WARN INDUSTRIES
62
CONEXIONES ELÉCTRICAS
