MONTAGE
28
WARNUNG
Installieren, entfernen oder justieren Sie jemals
einen Anbau, während der Stromkopf läuft. Wenn
Sie den Motor nicht anhalten und den Akku nicht
entfernen, kann dies zu schweren Verletzungen
führen. Betreiben Sie niemals einen Stromkopf ohne
Aufsatz.
HINWEIS: Verwenden Sie für den Saitentrimmerkopf
ausschließlich Saiten mit einem Durchmesser von 0,08
Zoll (2 mm) .

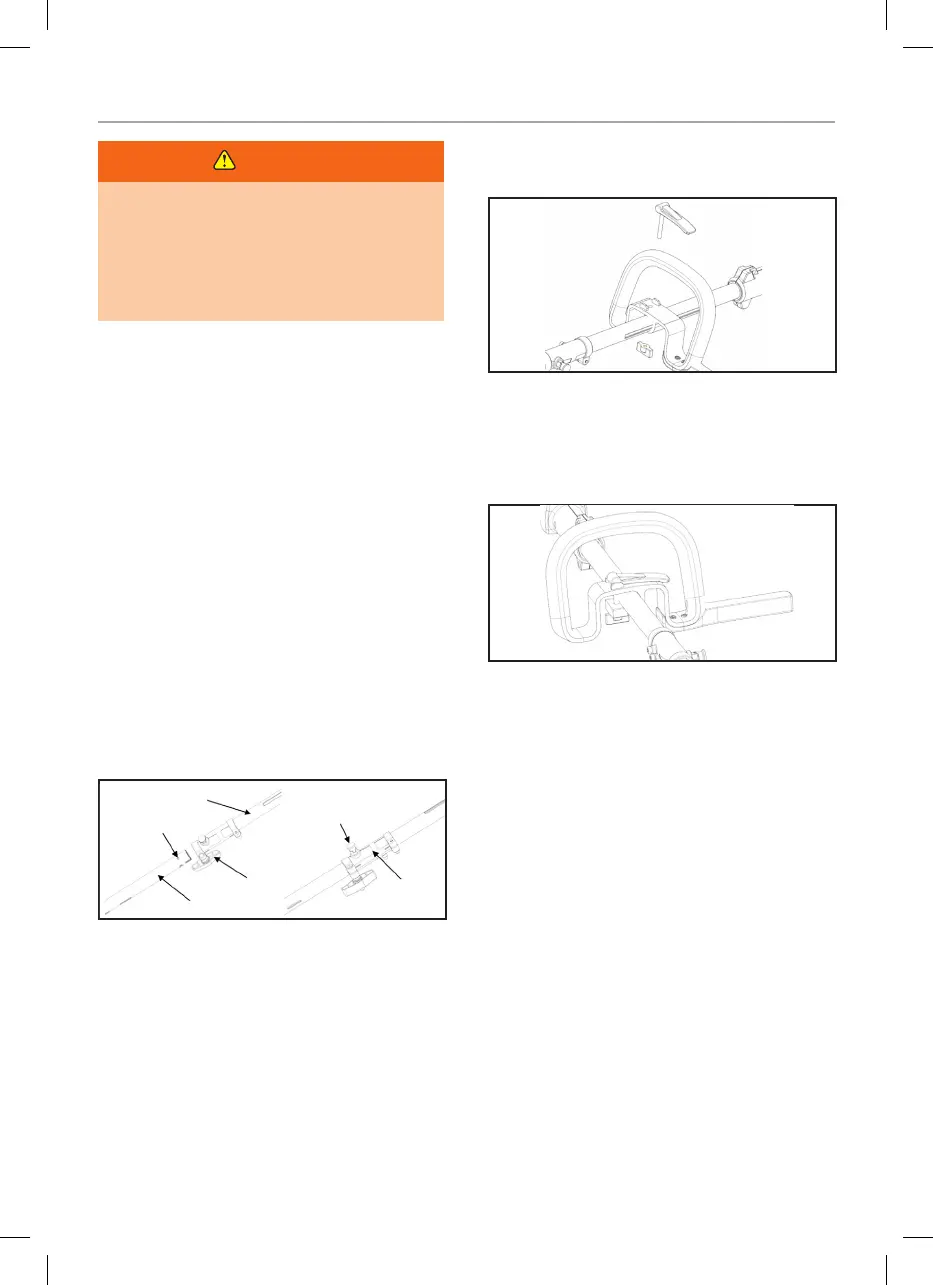

– Lösen Sie den Verriegelungsknopf an der Kupplung.
– Ziehen Sie die Positionierungssäule hoch (sie kann
durch Drehen in einem bestimmten Winkel fixiert
werden), richten Sie das vordere Rohr mit dem
hinteren Rohr aus und setzen Sie es ein. Drehen
Sie das vordere Rohr in einem kleinen Bereich, um
die Positionierungssäule in das Positionierungsloch
zu klemmen. Die Positionierungssäule sollte bei
korrekter Positionierung von selbst nach unten
rutschen.
– Drehen Sie den Verriegelungsknopf, um ihn wieder
anzuziehen.
HINWEIS: Wenn die Positionierungssäule nicht
vollständig in der Positionierungsöffnung einrastet, sind
die Rohre nicht verriegelt. Drehen Sie das Gerät leicht
hin und her, bis die Positionierungssäule einrastet.
Wenn erforderlich, um das vordere Rohr vom hinteren
Rohr zu trennen.
– Halten Sie das Werkzeug an.
– Entfernen Sie den Akku aus dem hinteren Griff.
– Lösen Sie den Verriegelungsknopf an der Kupplung.
– Ziehen Sie die Positionierungssäule hoch und
drehen Sie das vordere Rohr, um die beiden Enden
der Maschine zu trennen.
(4) MONTAGE DES ZUSATZHANDGRIFFS
– Nehmen Sie den Zusatzhandgriff heraus, schrauben
Sie den Knopf ab, entfernen Sie den Bolzen, richten
Sie den Zusatzhandgriff am Schlitz im Rohr aus und
lassen Sie ihn durch die Öffnung einrasten
– Bewegen Sie den Zusatzhandgriff vor und zurück,
um eine bequeme Position zu finden.
– Führen Sie den Bolzen durch das Loch im
Zusatzhandgriff und verriegeln Sie den Knopf.
(5) MONTAGE VON SCHULTERGURT UND
DRAHTBÜGEL
– Befestigen Sie einen Schultergurt am hinteren Griff.
– Spannen Sie den Drahtbügel in die entsprechende
Spannposition des Maschinenkopfes ein.
MONTAGE ZUM SCHNEIDEN VON
STRÄUCHERN
– Halten Sie das Werkzeug an.
– Entfernen Sie den Akku aus dem hinteren Griff.
– Entfernen Sie den Trimmerkopf wie in Abbildung 3
und Abbildung 4 auf Seite 9 dargestellt.
– Nehmen Sie die Mutter (4), die Schutzabdeckung
(5) , die Druckplatte (6) , die 10’’-Messerplatte
(7) und die Schutzabdeckung zur Vermeidung von
Verwicklungen (8) heraus.
– Montieren Sie die fünf Teile nacheinander auf dem
Maschinenkopf, wie in der Abbildung gezeigt,
setzen Sie die Rundstange ein, um die Welle
zu befestigen, und ziehen Sie die Mutter mit
einem Kreuzschlitz-Schraubendreher gegen den
Uhrzeigersinn an.
Back-End-Rohr
Positionsloch
Vorderes Endrohr
Verriegelungsknopf
Positioniersäule
Kupplung
