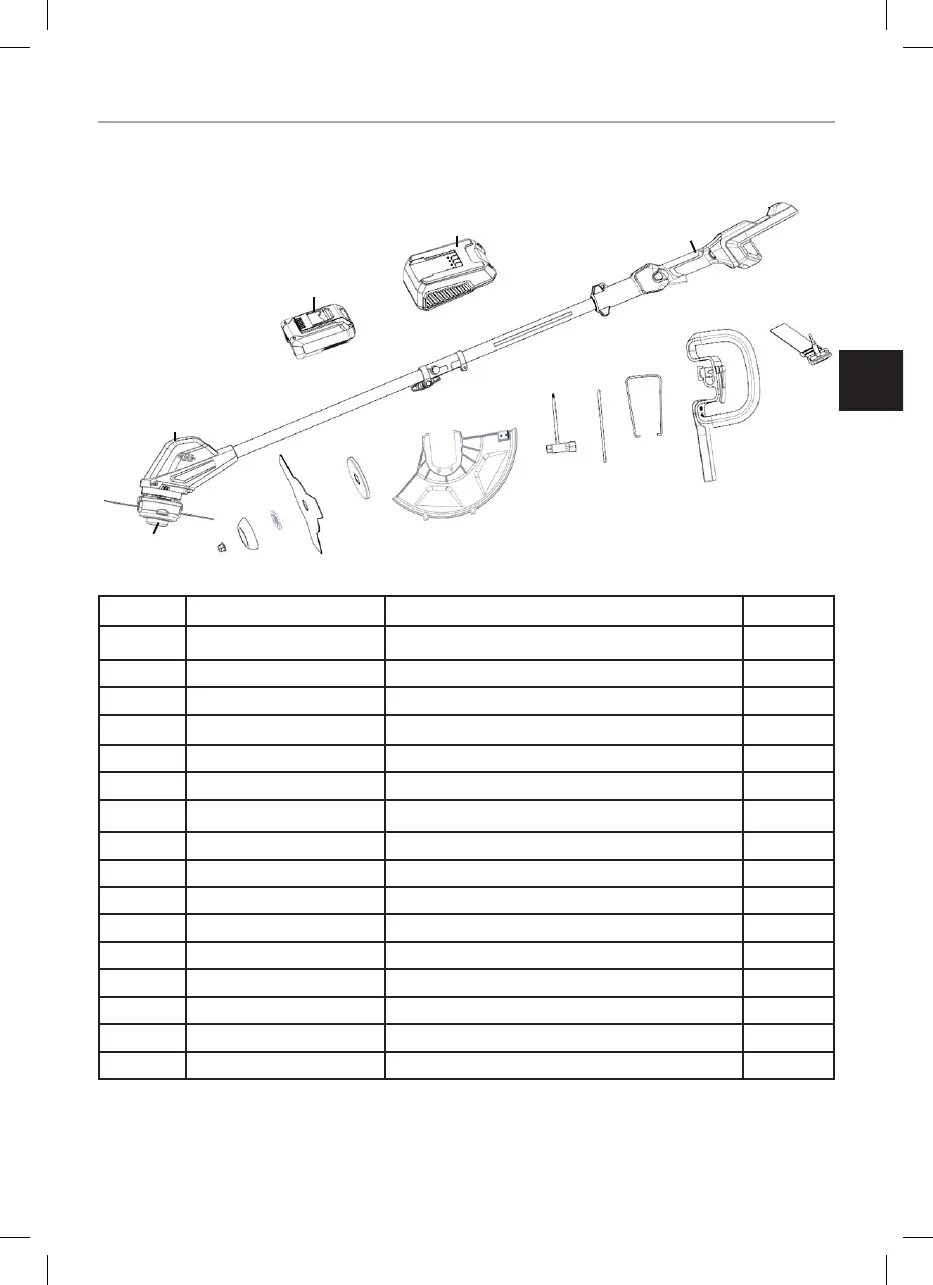

WARRIOR WEP8011 - Exploded View

EXPLODED VIEW
35
DE
EXPLODED VIEW
Art.-Nr. Teil-Nr. Beschreibung Menge
1 2801020001 Hinterer Griff 1
2 2837010017 Ladegerät 1
3 2830110001 Akkupack 1
4 2801020002 Maschinenkopf 1
5 2800020001 Trimmerkopf 1
6 301020291 Mutter 1
7 2801030031 Schutzabdeckung 1
8 2801030025 Druckplatte 1
9 2801030028 10”-Messerplatte 1
10 2801130001 Schutzabdeckung zur Vermeidung von Verfangen 1
11 2801020006 Schutz 1
12 58011000009001 Kreuzschlitz-Schraubendreher 1
13 2800030041 Runde Stange 1
14 2801030020 Drahtbügel 1
15 2801020007 Zusatzhandgriff 1
16 2800030044 Schultergurt 1
1
6
7
8
9
10
11
12
13
14
15
16
2
3
4
5
