12 PB0348:m-701atex-zh-04
将泵头 装 配 到 水 平 底板上
• 从泵头底座上拆下所有橡胶脚，以便将泵头安装到水平支撑板上。
• 将泵头底座上的两个 M6 螺纹孔与相应的两个固定孔对齐。See "泵头安装尺寸" 页码10
• 使用适当长度的 M6 不锈钢紧固件将泵头固定/安装到水平支撑板上。
• 建议使用螺纹锁紧固件或锁固胶。
安装扩 展 泵 头

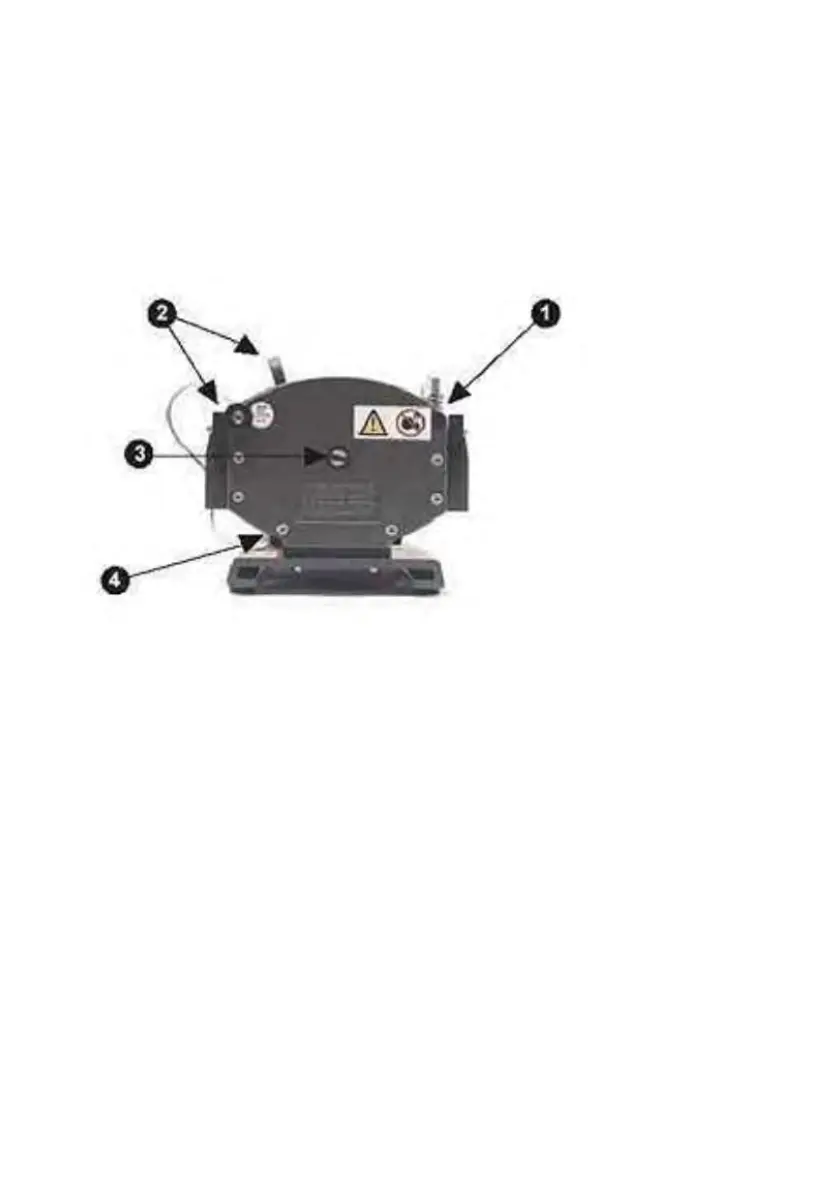

l 从第一个泵头上拆下：从泵头前板 (1) 右 上角 的螺 纹孔 上拆 下塞 子；轨 道固 定螺 栓和 轨道 (2)；从中间
轴 (3) 的槽上拆下塞子；从第一个泵头 (4) 左下角拆下 M8 x 16 内六角螺钉。
l 用提供的润滑脂润滑扩展泵头的驱动轴爪。
l 将螺纹锁固胶涂抹到扩展泵头背板右上角的 M8 x 16 内六角螺钉上。
l 将扩展泵头的驱动轴爪与第一个泵头驱动轴上的槽对齐。
l 将扩展泵头安装到第一个泵头上。确保扩展泵头的背板与第一个泵头的前板平齐。
l 使用改进的 6mm 内六角扳手轻轻拧紧内六角螺钉。
l 将螺纹锁固胶涂抹到扩展泵头前板左下角的 M8 x 170 内六角螺钉上，并用背板中的 M8 螺钉依次拧
紧
