affleurantes à l’arrière du stator de la tête de pompe.

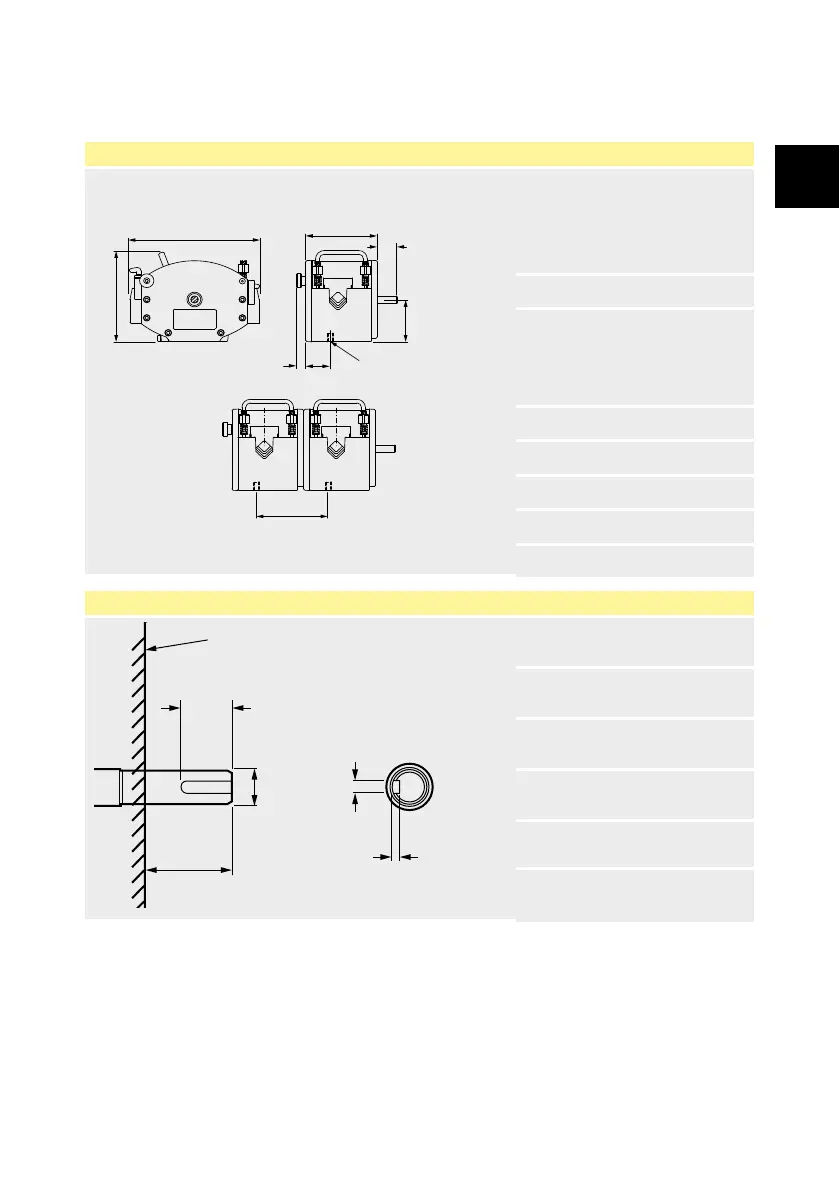

Dimensions de montage de la tête de pompe
Têtes de pompe 701 ATEX: Dimensions de montage
MARLOW
WATSON
A
B
D
F
G
H
H
E
C
701RXA/RA
A
270mm (10,6")
701RA/RXA
310mm (12,2")
701REA/REXA
B 200mm (7,87")
C
2 trous taraudés M6
pour le montage de
l’embase ou des piedsen
caoutchouc.
D 20mm (0,79")
E 52mm (2,05")
F 92mm (3,62")
G 40mm (1,57")
H 150mm (5,91")
Dimensions des entraînements de têtes de pompe 701
A
F
B
C
D
E
A 21mm (0,83")
B 14mm (0,55")
C 40mm (1,57")
D 5mm (0,20")
E 3mm (0,12")
F
Plaque signalétique de la
tête de pompe
