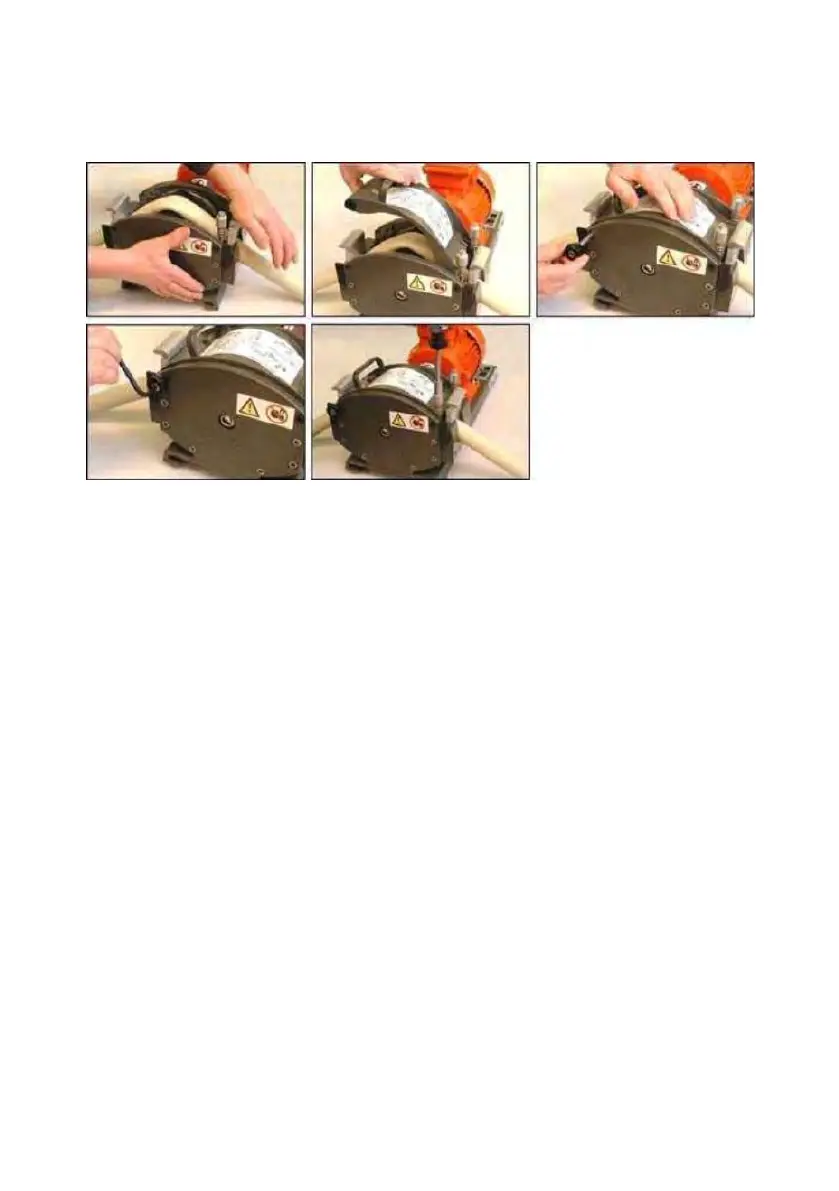

l Positionnez le stator au-dessus du berceau de la tête de pompe et repérez la tige de fixation du
stator. Vissez la tige de fixation du stator à l’aide de la clé Allen de 6mm fournie.
l Resserrez les deux boutons à ressort de compression du stator à un couple de serrage de 3Nm (2,2
lbft) avec une clé de 10mm.
