der Rückseite des Pumpenschlauchbetts unterbündig sind.

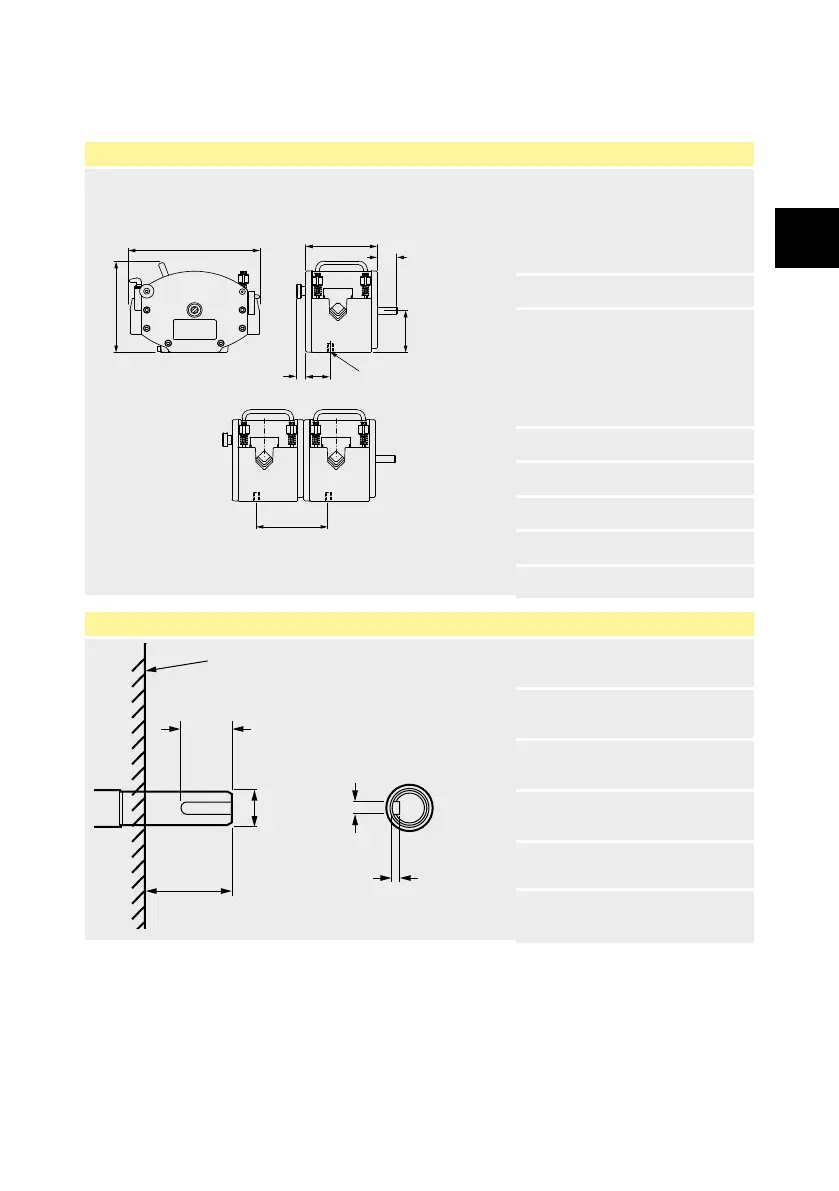

Abmessungen für Pumpenkopfmontage
ATEX-Pumpenkopf 701: Montageabmessungen
MARLOW
WATSON
A
B
D
F
G
H
H
E
C
701RXA/RA
A
270mm (10,6")
701RA/RXA
310mm (12,2")
701REA/REXA
B 200 mm (7,87")
C
2 Stück – M6-
Gewindebohrungen
für die Montage der
Bodenplatte oder
Gummifüße.
D 20mm (0,79")
E 52mm (2,05")
F 92 mm (3,62")
G 40mm (1,57")
H 150 mm (5,91")
Pumpenkopf 701 Abmessungen der Antriebswelle
A
F
B
C
D
E
A 21 mm (0,83")
B 14 mm (0,55")
C 40 mm (1,57")
D 5 mm (0,20")
E 3 mm (0,12")
F
Rückwand des
Pumpenkopfs
PB0348:m-701atex-de-04 11
