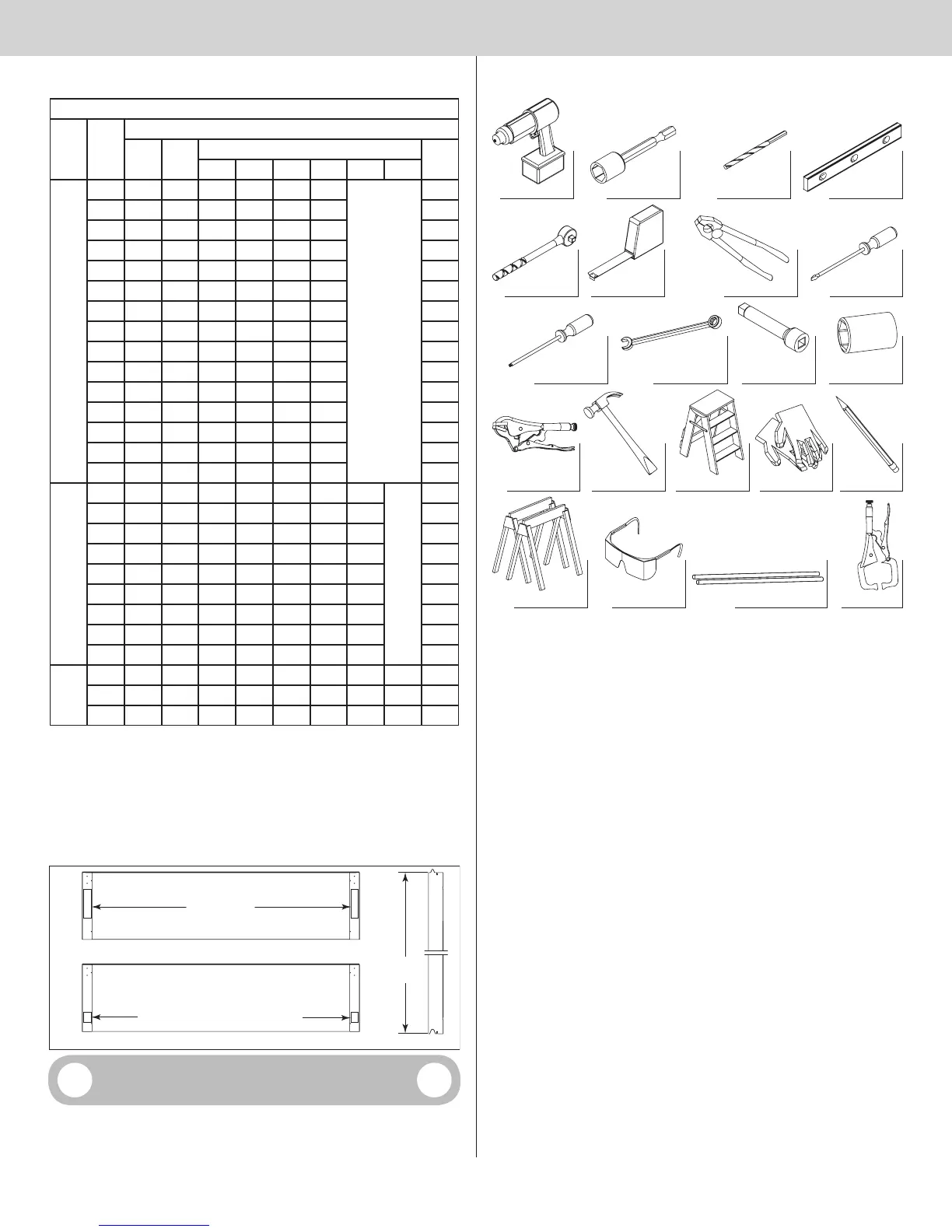

Door Section Identification
# Of
sec-
tions
Door Type Of Sections
Bot-
tom
Lock Intermediate(s) Section Top
Int I Int II Int III Int IV Int V Int VI
7 10’6” 18” 18” 18” 18” 18” 18” N/A 18”
10’9” 21” 18” 18” 18” 18” 18” 18”
11’0” 21” 18” 18” 18” 18” 18” 21”
11’3” 21” 21” 18” 18” 18” 18” 21”
11’6” 21” 21” 18” 18” 18” 21” 21”
11’8” 21” 21” 21” 18” 18” 21” 21”
21” 21” 21” 18” 21” 21” 21”
12’2” 21” 21” 21” 21” 21” 21” 21”
12’5” 21” 21” 21” 21” 21” 21” 24”
12’8” 24” 21” 21” 21” 21” 21” 24”
13’0” 24” 24” 21” 21” 21” 21” 24”
13’3” 24” 24” 21” 21” 21” 24” 24”
13’6” 24” 24” 24” 21” 21” 24” 24”
13’9” 24” 24” 24” 21” 24” 24” 24”
14’0” 24” 24” 24” 24” 24” 24” 24”
8 12’0” 18” 18” 18” 18” 18” 18” 18” N/A 18”
12’3” 21” 18” 18” 18” 18” 18” 18” 18”
12’6” 21” 18” 18” 18” 18” 18” 18” 21”
12’9” 21” 21” 18” 18” 18” 18” 18” 21”
13’0” 21” 21” 18” 18” 18” 18” 21” 21”
13’2” 21” 21” 21” 18” 18” 18” 21” 21”
13’5” 21” 21” 21” 18” 18” 21” 21” 21”
13’8” 21” 21” 21” 21” 18” 21” 21” 21”
21” 21” 21” 21” 21” 21” 21” 21”
9 13’6” 18” 18” 18” 18” 18” 18” 18” 18” 18”
13’9” 21” 18” 18” 18” 18” 18” 18” 18” 18”
14’0” 21” 18” 18” 18” 18” 18” 18” 18” 21”
When installing your door you must use sections of the appropriate height in the right stack-
ing order. What sections heights you need to use in what order depends on the height of your
door.
Unless your door is three sections in height, you will not receive an Intermediate section.
The BOTTOM SECTION can be identified by the factory attached bottom astragal and by the
bottom bracket warning labels on each end stile.
The INTERMEDIATE I SECTION may have a warning label attached to either right or left
hand end stile of the section. This section is always the 3rd section from the bottom of the
door.
Intermediate I section
Section
height
Bottom corner bracket warning labels
Bottom section
Warning labels
Section side view
Tools Required
Power drill Socket driver: 7/16” Level
Drill bits: 1/8”, 3/16”,
9/32”, 7/16”, 1/2”
Ratchet wrench Tape measure Pliers / Wire cutters Flat tip screwdriver
Phillips head screwdrive
r
Wrenches: 3/8”, 7/16”,
1/2”, 9/16”, 5/8”
3” Ratchet
extension
Sockets: 7/16”,
1/2”, 9/16”, 5/8”
Vise clamps Hammer Step ladder PencilLeather gloves
Locking pliersSafety glasses
Approved winding bars
Saw horses
