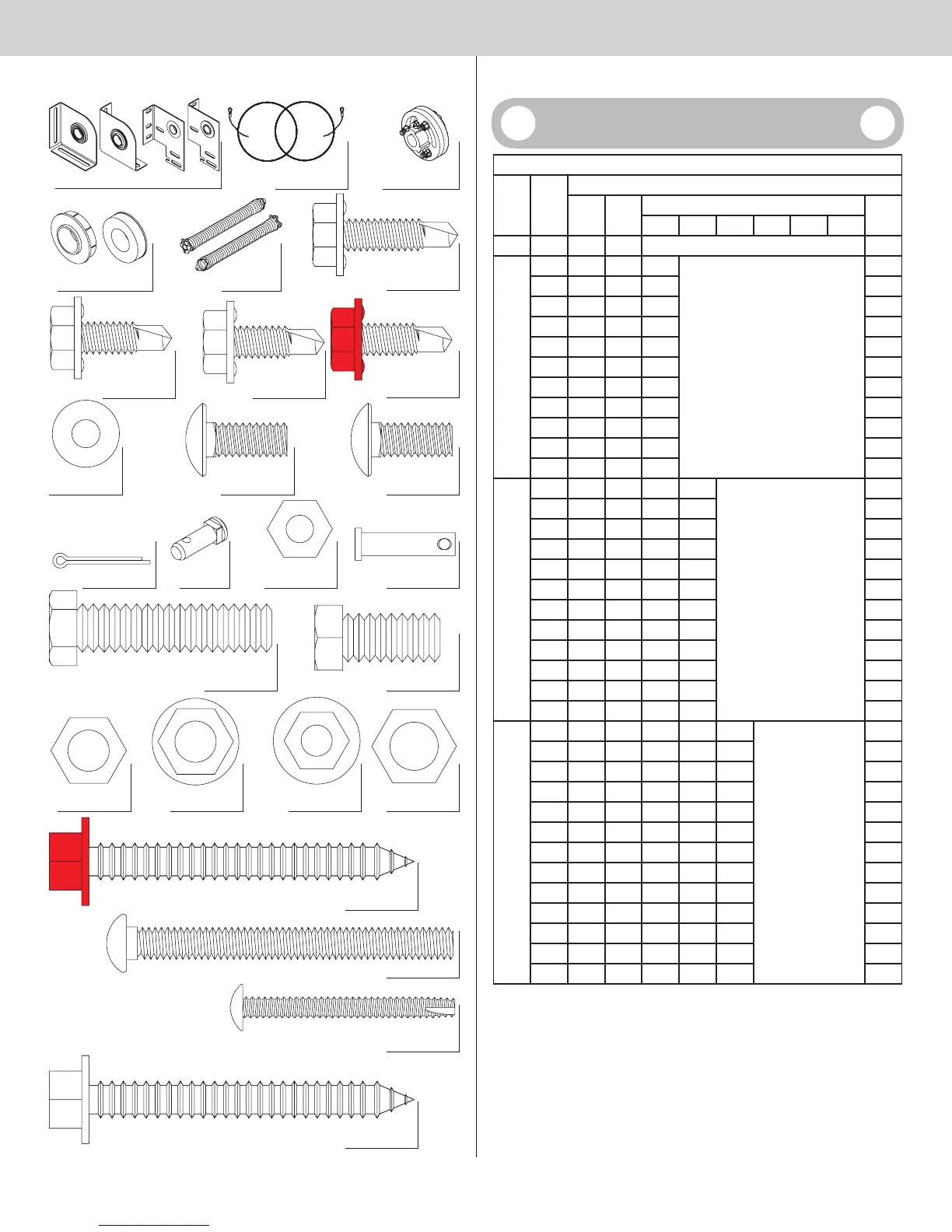

Wayne-Dalton 8300 - Door Section Identification

Torsion springs RH/LH
Counterbalance lift cables
Spring anchor bushin
g
(as required)
Center coupler
assembly (as required)
Head plates RH/LH (as required)
1/4”-20 x 7/8” Self
drilling screws (as required)
1/4”-20 x 7/8” Self
drilling screws (as required)
1/4”-20 x 7/8” Self
drilling screws
(RED HEAD) (as required)
1/4”-20 x 11/16”
Self drilling screws (as required)
Washers
(as required)
5/16”-18 x 3/4”
Carriage bolts (as required)
1/4”-20 x 5/8”
Carriage bolts (as required)
3/8”-16 x 3/4” Hex bolts
(as required)
3/8” - 16 x 1-1/2” Hex head bolts
(as required)
5/16” x 1-1/4”
Clevis pin (as required)
Cotter pin (as required
)
1/4” - 20 Hex
nuts (lift handles)
Clevis pin
(as required)
1/4”- 20 Flanged
hex nuts (as required)
5/16”-18 Flange
hex nuts (as required)
3/8”- 16 Hex nuts
(as required)
5/16”-18 Hex
nuts (as required)
1/4” - 20 x 2-1/2” Carriage bolts (as required)
5/16” x 2” Hex head lag screws
(RED HEAD) (as required)
5/16” x 2” Hex head lag screws
(as required)
(2) #8 x 1-5/8”
Self tapping screws (step plate)
Door Section Identification
Door Section Identification
# Of
sec-
tions
Door Type Of Sections
Bot-
tom
Lock Intermediate(s) Section Top
Int I Int II Int III Int IV Int V Int VI
3 6’0” 24” 24” N/A 24”
4 6’0” 18” 18” 18” N/A 18”
6’3” 21” 18” 18” 18”
6’6” 21” 18” 18” 21”
6’9” 21” 21” 18” 21”
7’0” 21” 21” 21” 21”
7’3” 24” 21” 21” 21”
7’3” 21” 21” 21” 24”
7’6” 24” 21” 21” 24”
7’9” 24” 24” 24” 21”
7’9” 24” 24” 21” 24”
8’0” 24” 24” 24” 24”
5 7’6” 18” 18” 18” 18” N/A 18”
7’9” 21” 18” 18” 18” 18”
8’0” 21” 18” 18” 18” 21”
8’3” 21” 21” 18” 18” 21”
8’6” 21” 21” 18” 21” 21”
8’9” 21” 21” 21” 21” 21”
9’0” 24” 21” 21” 21” 21”
9’0” 21” 21” 21” 21” 24”
9’3” 24” 21” 21” 21” 24”
9’6” 24” 24” 21” 21” 24”
9’9” 24” 24” 21” 24” 24”
10’0” 24” 24” 24” 24” 24”
6 9’0” 18” 18” 18” 18” 18” N/A 18”
9’3” 21” 18” 18” 18” 18” 18”
9’6” 21” 18” 18” 18” 18” 21”
9’9” 21” 21” 18” 18” 18” 21”
10’0” 21” 21” 18” 18” 21” 21”
10’2” 21” 21” 21” 18” 21” 21”
10’5” 21” 21” 21” 21” 21” 21”
10’8” 21” 21” 21” 21” 21” 24”
11’0” 24” 21” 21” 21” 21” 24”
11’3” 24” 24” 21” 21” 21” 24”
11’6” 24” 24” 21” 21” 24” 24”
11’9” 24” 24” 24” 21” 24” 24”
12’0” 24” 24” 24” 24” 24” 24”
4
