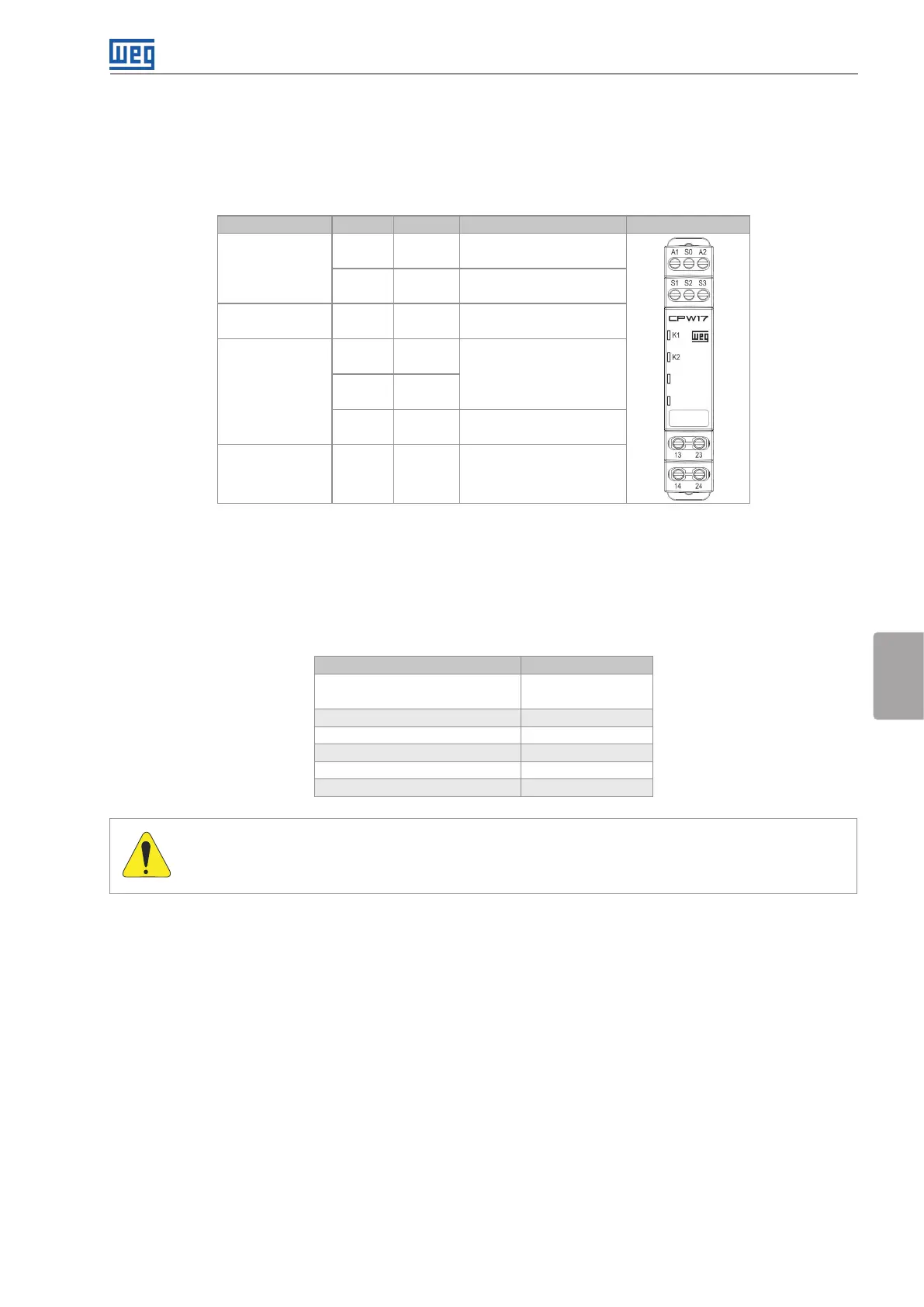

3 INSTALACION Y CONEXIÓN
3.1 CONEXIONES
Tabla 3.1: Descripciones de conexión
Descripción Tipo Conector Función Vista Frontal
Alimentación
Entrada A1 CA / CC Positivo [+]
Entrada A2 CA / CC Negativo [-]
Tensión de control Salida S0 Referencia positiva [+]
Entradas
monitoreadas
Entrada S1
Entrada PNP de doble canal
Entrada S2
Entrada S3 Control de arranque PNP
Contactos de
seguridad
Salida
13-14
23-24
Caminos de la corriente de
salida 2 contactos NA
 INSTRUCCIONES DE CONEXIÓN
La conexión eléctrica del relé de seguridad a otros dispositivos es realizada por terminales fijados con tornillos.
Para garantizar la integridad de las conexiones eléctricas, deben ser consideradas las siguientes instrucciones
de conexión:
Tabla 3.2: Instrucciones de conexión eléctrica
Parámetro Valor
Sección del cable
24 a 12 AWG
0.5 a 2.5 mm²
Resistencia del cable ≤ 40 Ω
Largo del cable de la línea de control ≤ 100 m
Tipo de conexión Bornes con tornillos
Herramienta Hendidura Nº 3
Torque ≤ 0.4 N.m.
¡ATENCIÓN!
Asegúrese de que el relé de seguridad está desconectado antes de realizar las conexiones eléctricas.
No utilice el relé de seguridad como alimentación para dispositivos externos.
