WEG CPW17 - Funções

Informações Gerais
38 | CPW17
Português
NOTA!
Dependendo da aplicação e da configuração, alguns recursos não estão disponíveis.
2.2 FUNÇÕES
O CPW17 é alimentado (A1 / A2) com extra baixa tensão (SELV / PELV). O sistema lógico interno fecha os contatos
de segurança quando as entradas de segurança monitoradas são fechadas e o botão iniciar (S3) é pressionado.
Quando a chave de segurança monitorada é aberta (S1 / S2), os contatos de saída (13-14 / 23-24), acionados
positivamente, são abertos e desligam a máquina com segurança. É garantido que uma única falha não leve
à perda da função de segurança e que toda falha seja detectada pelo monitoramento interno de forma cíclica,
assegurando detecção após reenergização.
A1 A2 S0 S1 S2 13 23
S3 14 24
+
-
POWER
START
LOGIC
K1
K2

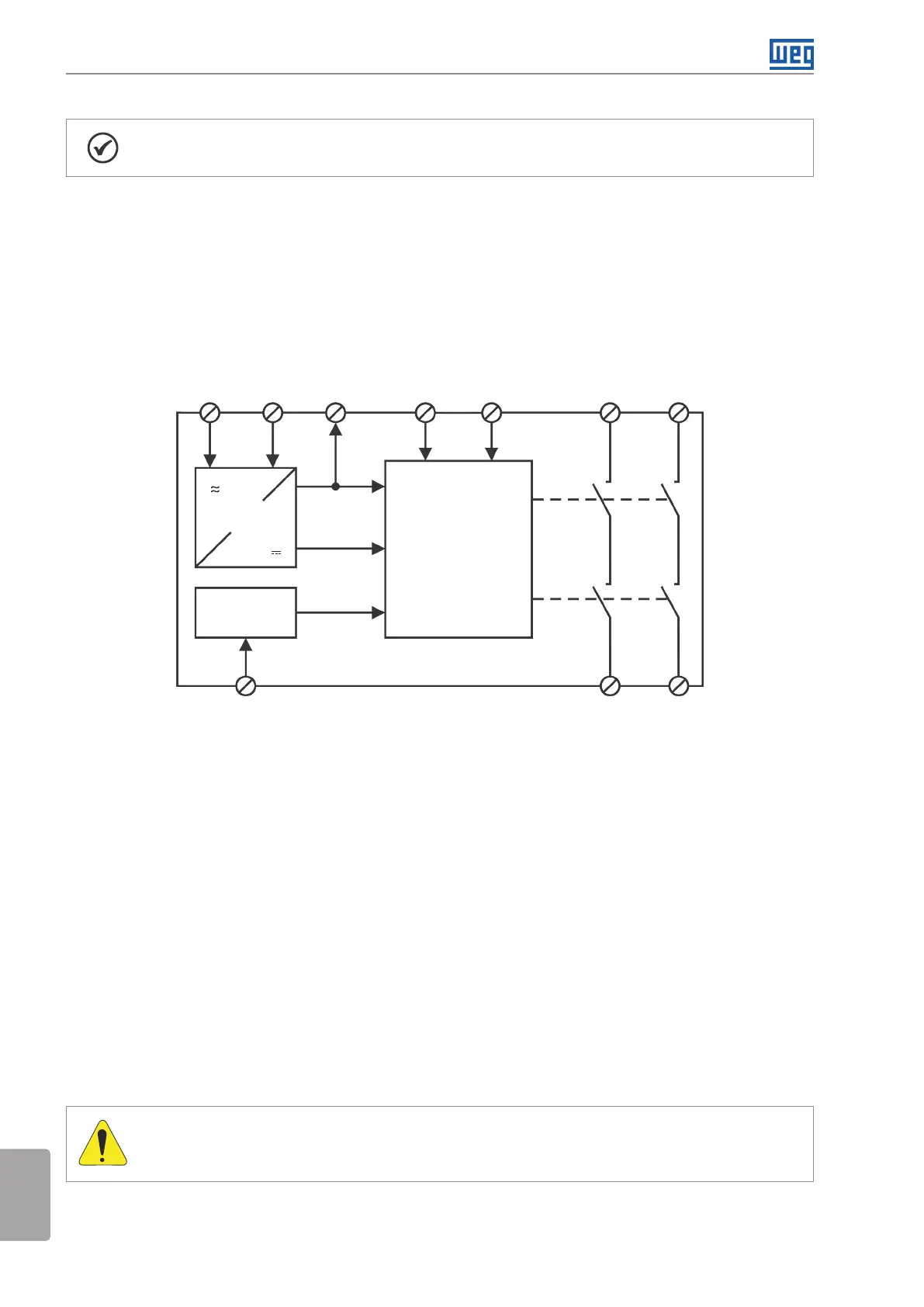

Figura 2.1: Diagrama de blocos
 CIRCUITO DE SEGURANÇA COM CANAL SIMPLES
Um único contato com acionamento positivo no componente de segurança é conectado ao relé. Este tipo de
conexão é adequado para as categorias 1 ou 2 de acordo com a EN ISO 13849-1.
 CIRCUITO DE SEGURANÇA COM CANAL DUPLO
Dois contatos, dos quais pelo menos um tem acionamento positivo, são conectados ao relé. Este tipo de conexão
é adequado para as categorias 3 ou 4 de acordo com a EN ISO 13849-1.
 CONTROLE DE PARTIDA DO RELÉ
Após seu desligamento, o relé deve ser reiniciado manual ou automaticamente:
 Disparo manual: O relé é ligado pelo acionamento de um botão. Antes, as entradas de segurança devem ser
restabelecidas.
 Disparo automático: O relé liga automaticamente assim que as entradas de segurança voltam ao estado seguro.
ATENÇÃO!
A nova partida da máquina só pode ocorrer automaticamente se for assegurado que não há nenhuma
possibilidade de haver um estado perigoso.
