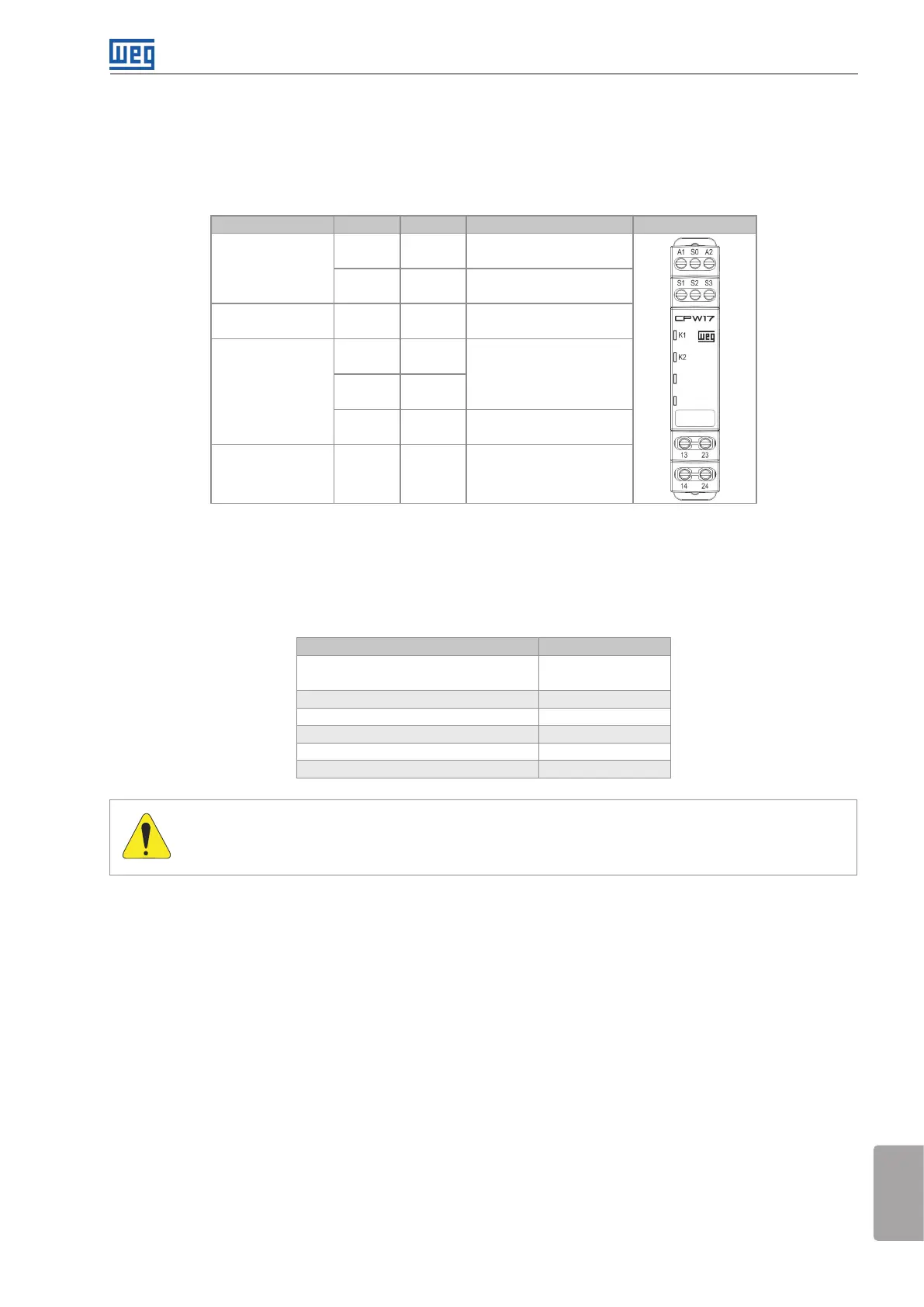

3 INSTALAÇÃO E CONEXÃO
3.1 CONEXÕES
Tabela 3.1: Descrições de conexão
Descrição Tipo Pino Função Vista Frontal
Alimentação
Entrada A1 CA / CC Positivo [+]
Entrada A2 CA / CC Negativo [-]
Tensão de controle Saída S0 Referência positiva [+]
Entradas
monitoradas
Entrada S1
Entrada PNP de duplo canal
Entrada S2
Entrada S3 Controle de partida PNP
Contatos de
segurança
Saída
13-14
23-24
Caminhos da corrente de
saída 2 contatos NA
INSTRUÇÕES DE CONEXÃO
A conexão elétrica do relé de segurança a outros dispositivos é realizada por terminais fixos com parafusos.
Para garantir a integridade das conexões elétricas, as seguintes instruções de conexão devem ser consideradas:
Tabela 3.2: Instruções de conexão elétrica
Parâmetro Valor
Seção do cabo
24 a 12 AWG
0,5 a 2,5 mm²
Resistência do cabo ≤ 40 Ω
Comprimento do cabo da linha de controle ≤ 100 m
Tipo de conexão Bornes com parafusos
Ferramenta Fenda Nº 3
Torque ≤ 0,4 N.m.
ATENÇÃO!
Certifique-se de que o relé de segurança está desligado antes de realizar as conexões elétricas.
Não use o relé de segurança como alimentação para dispositivos externos.
