Informações Gerais
40 | CPW17
Português
Adequa
Chaves de Segurança Mecânicas com/sem Bloqueio de Proteção
Chaves de Segurança sem Contato
Conjunto de Manobra de Parada de Emergência
Nível de
Segurança
Botões de
emergência
Chaves de
emergência
Sensor de grade
S2
~ ~
24 V+ -
S0 S3 13
A1 A2
14
K1 K2
24
23S1
K1 *
L
N
K2 *
Parada de
emergência
Disparo manual
Disparo
automático
EN ISO 13849-1
PL c
CAT 1
IEC 61508 1-7
SIL 1
IEC 62061
SIL CL1

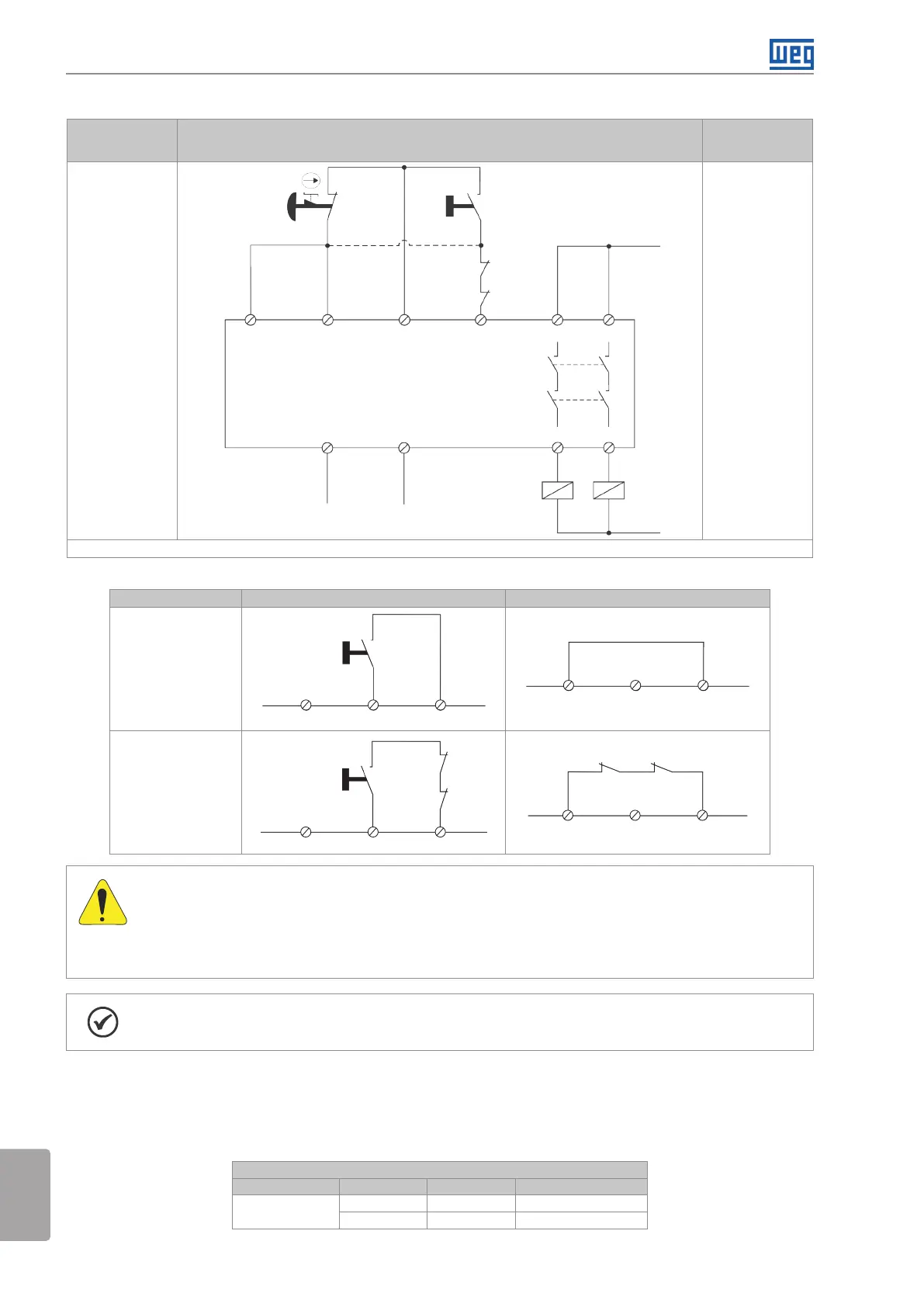

Dispositivo de entrada simples canal, tipo contato mecânico ou eletromecânico, com disparo manual (disparo automático jumpear S1 / S3).
* Loop de retorno opcional para monitorar contatores ou módulos de expansão.
Configuração Manual Automático
Disparo
S1 S0 S3
S1 S0 S3
Realimentação
S1 S0 S3
K1
K2
S1 S0 S3
K1 K2
ATENÇÃO!
Se definido como partida automática, os contatos de segurança mudam imediatamente após o
dispositivo ser ligado.
Se definido como partida manual, não deve ser possível alcançar o botão de comando para nova
partida de dentro da área de perigo.
NOTA!
Dados adicionais podem ser solicitados ao fabricante para aplicações que divergem dessas condições.
DIAGNÓSTICO
Para garantir que o diagnóstico do sistema seja alcançado, é necessário realizar um teste de prova manual, obtido
quando o relé de segurança atinge o estado seguro (desligamento). De acordo com a aplicação, os seguintes
intervalos de teste de prova devem ser garantidos.
Diagnóstico
Norma CAT PL Intervalo de Teste
EN ISO 13849-1
4 e Uma vez por mês
3 d Uma vez por ano
