CAPÍTULO 4 - COMO AJUSTAR A SSW-07
Português
4.7 AJUSTE DE
CORRENTE
DO MOTOR

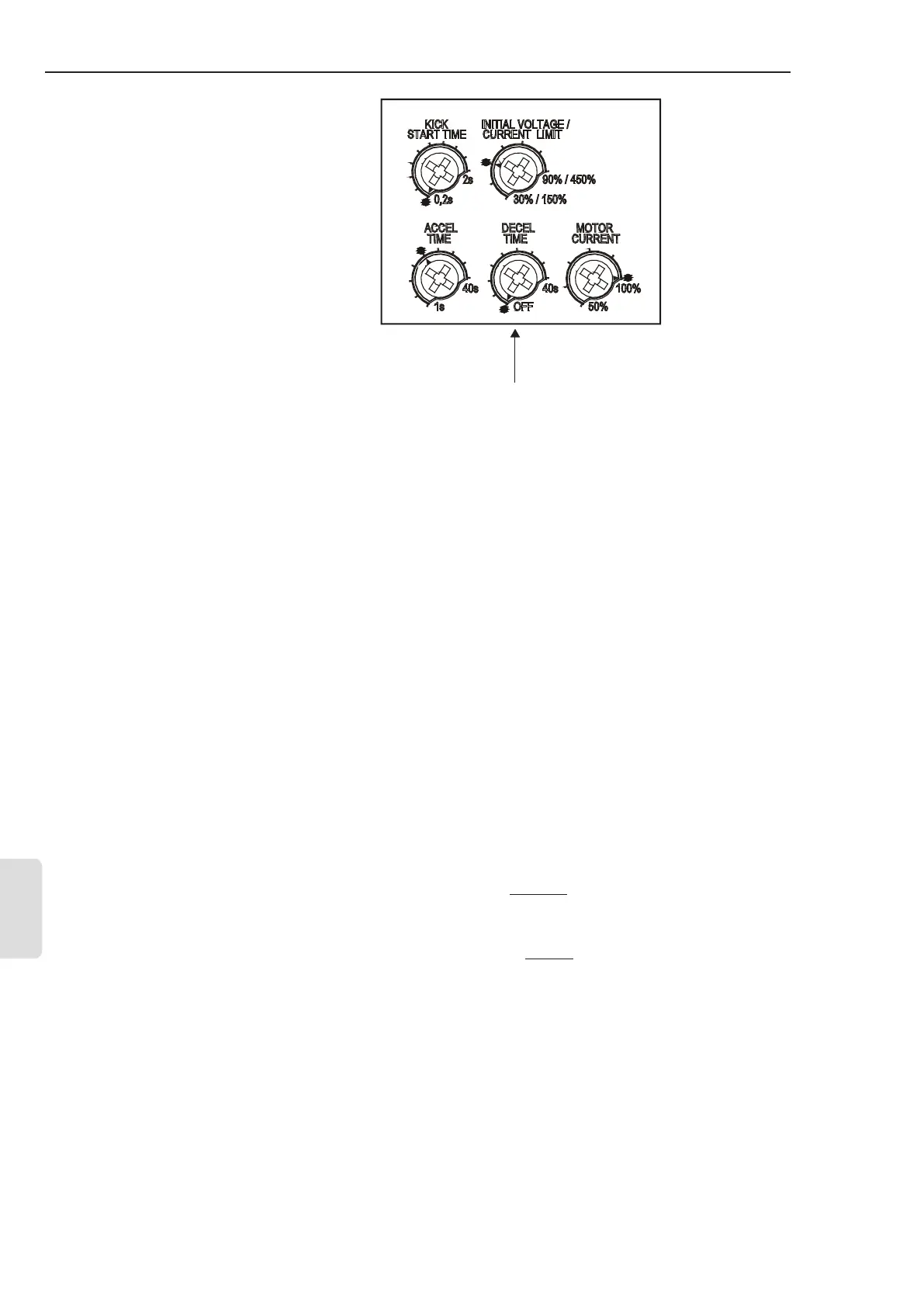

Trimpot de Ajuste do
Tempo da Rampa
de Desaceleração
Figura 4.6 - Ajuste do tempo da rampa de desaceleração
Este ajuste irá denir a relação de corrente da SSW-07 e do motor
por ela acionado. Este valor é de extrema importância, pois é ele
quem irá denir as proteções do motor acionado pela SSW-07.
O ajuste desta função interfere diretamente nas seguintes proteções
do motor:
- Sobrecarga;
- Sobrecorrente;
- Rotor Bloqueado;
- Falta de Fase.
Exemplo de Cálculo:
SSW-07 utilizada: 30 A
Motor utilizado: 25 A
Trimpot de Ajuste da Corrente do Motor
Ajuste da Corrente do Motor = l
Motor
l
SSW-07
Ajuste da Corrente do Motor = 25 A
30 A
Ajuste da Corrente do Motor = 0,833
Portanto deve ser ajustado em 83 %
