WEGeuro - Indústria Eléctrica, S.A. Português - English
64
NUNCA DESAPERTAR OS PARAFUSOS DE IMOBILIZAÇÃO DO
CERRA-CABOS [4]
NEVER UNSCREW CLAMP IMMOBILIZATION SCREWS [4]

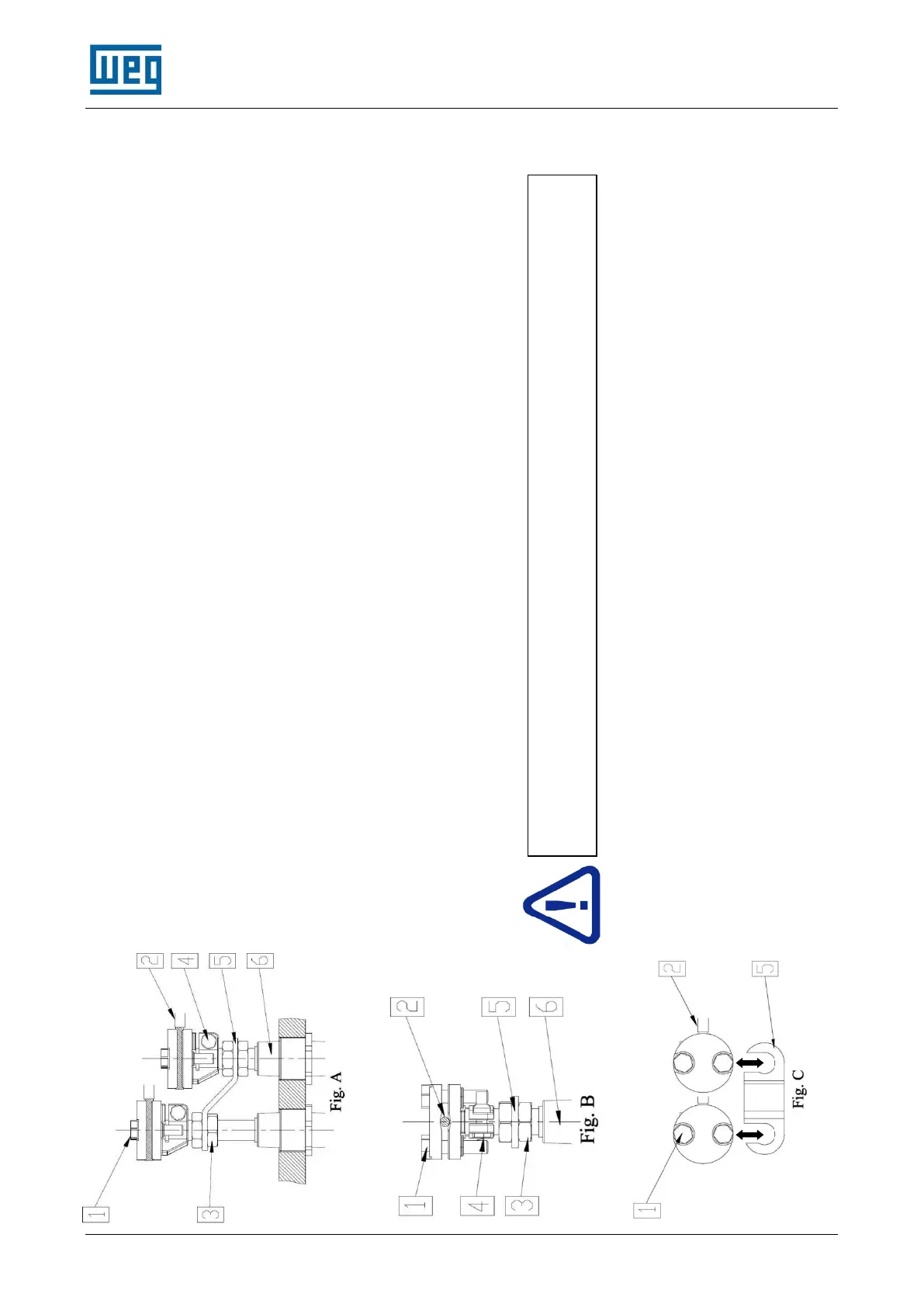

1 – Parafuso de aperto do cerra-cabos / Clamp screw
2 – Cabo de ligação / Connection cable
3 – Porca de fixação da ponte de ligação / Shunt fixing nut
4 – Parafuso de imobilização do cerra-cabos / Clamp immobilization screw
5 – Ponte de ligação / Shunt
6 – Isolador / Bushing Insulator
● Seleccionar cabos de ligação com
secção adequada ao cerra-cabos
(ver indicação no cerra-cabos);
● Desapertar os parafusos [1] para
fixar os cabos de ligação [2] no
cerra-cabos. Apertar novamente os
parafusos [1];
● Para remover as pontes de
ligação [5], desapertar as porcas [3]
e retirar as pontes lateralmente (ver
fig.C). Apertar novamente as porcas
[3].
● Select connection cables with a
section compatible with the clamps
(see indication in the top of clamps);
● Loosen the screws [1] to connect
the cables [2] in the clamps. Then,
leave the screws [1] well tight;
● To remove the shunts [5], loosen
the nuts [3] and remove the shunts
laterally (see fig. C). Tight the nuts
[3] again.
Connection of Ex db eb
Motors
Ligação de Motores Ex db eb
