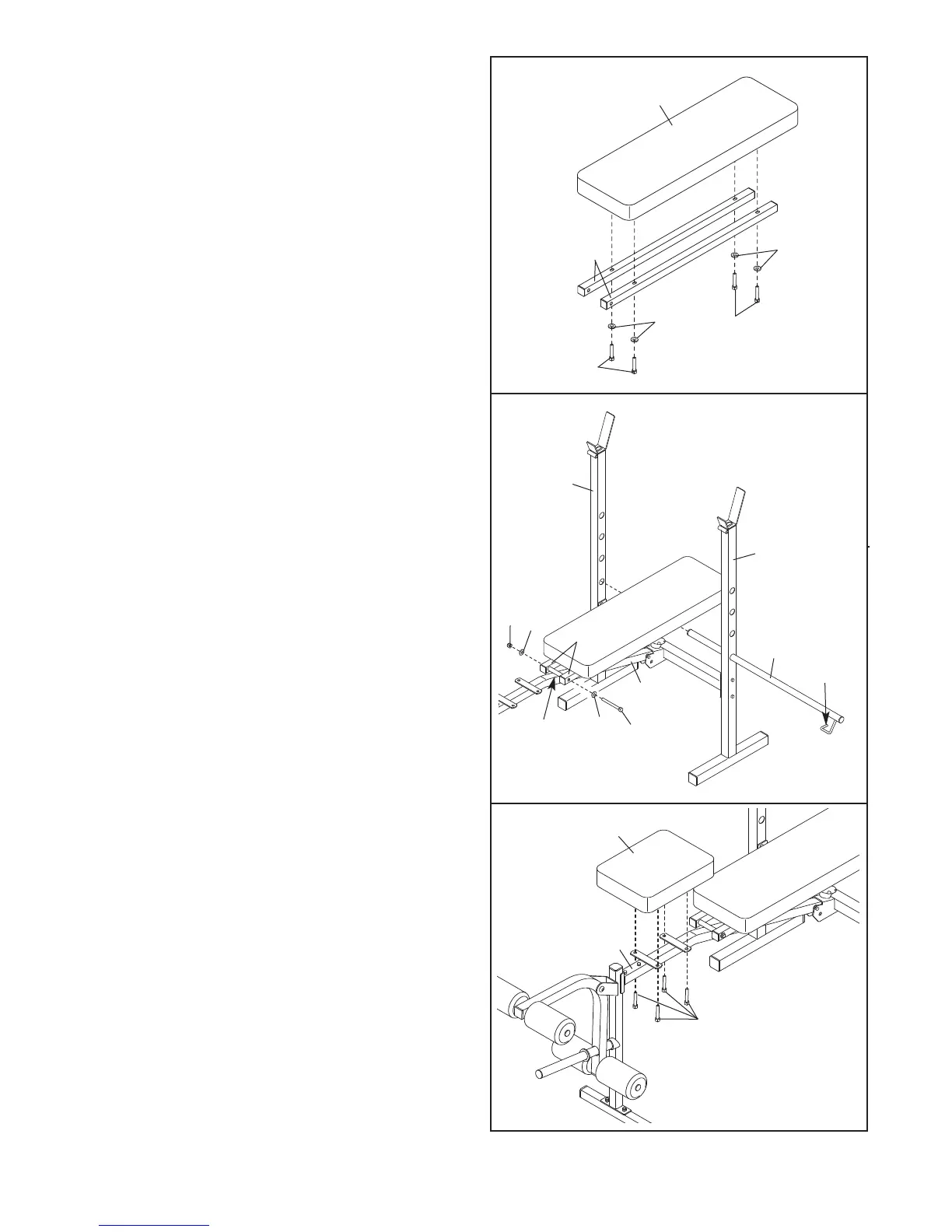

7. Maak de twee Buizen van de Rugleuning (5) vast
aan de Rugleuning (6) met vier M6 x 38mm
S
chroeven (22) en vier M6 Tussenringen (20).
Draai de Schroeven nog niet te vast.
8. Voer de Steunstang (7) door een stel gaten in de
Staanders (1). Zorg ervoor dat de sluitpen aan
de aangegeven kant zit. Draai de Steunstang
naar de sluitingsstand, met de sluitpen om de lin-
ker Staander heen.
Smeer wat vet op een M10 x 137mm Bout (28).
Maak de Buizen van de Rugleuning (5) vast aan
de gelaste buis van het Onderstel (2) met de
Bout, twee M10 Tussenringen (26), en een M10
Nylon Klemmoer (25).
Draai de Nylon
Klemmoer niet te vast. De Buizen van de
Rugleuning moet vrij kunnen bewegen.
Zie stap 1 tot en met 3. Draai de M8 Nylon
Klemmoeren (13) gebruikt in deze stappen goed
vast.
Zie stap 7. Draai de vier M6 x 38mm Schroeven
(22) vast.
9. Maak de Zitting (11) vast aan de houders van het
Onderstel (2) met vier M6 x 16mm Schroeven
(21).
7
8
20
20
22
22
5
6
9
26
28
5
26
25
7
Gelaste
Buis
1
2
Sluitpen
1
1
1
21
2
8
