Weider 244 Bench Bedienungsanleitung

Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
•
Für die Montage braucht man zwei Personen.
• Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE auf
Seite 5
.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst wenn das Gerät
vollständig zusammengesetzt ist weg.
Für die Montage braucht man folgende Artikel
(in der Packung nicht enthalten):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline, und
Seifenwasser
Die Montage ist leichter zu handhaben, wenn Sie
einen Satz Steckschlüssel, einen Satz Schrauben-
schlüssel mit offenen oder geschlossenen Enden,
oder einen Satz Sperrschlüssel aben.

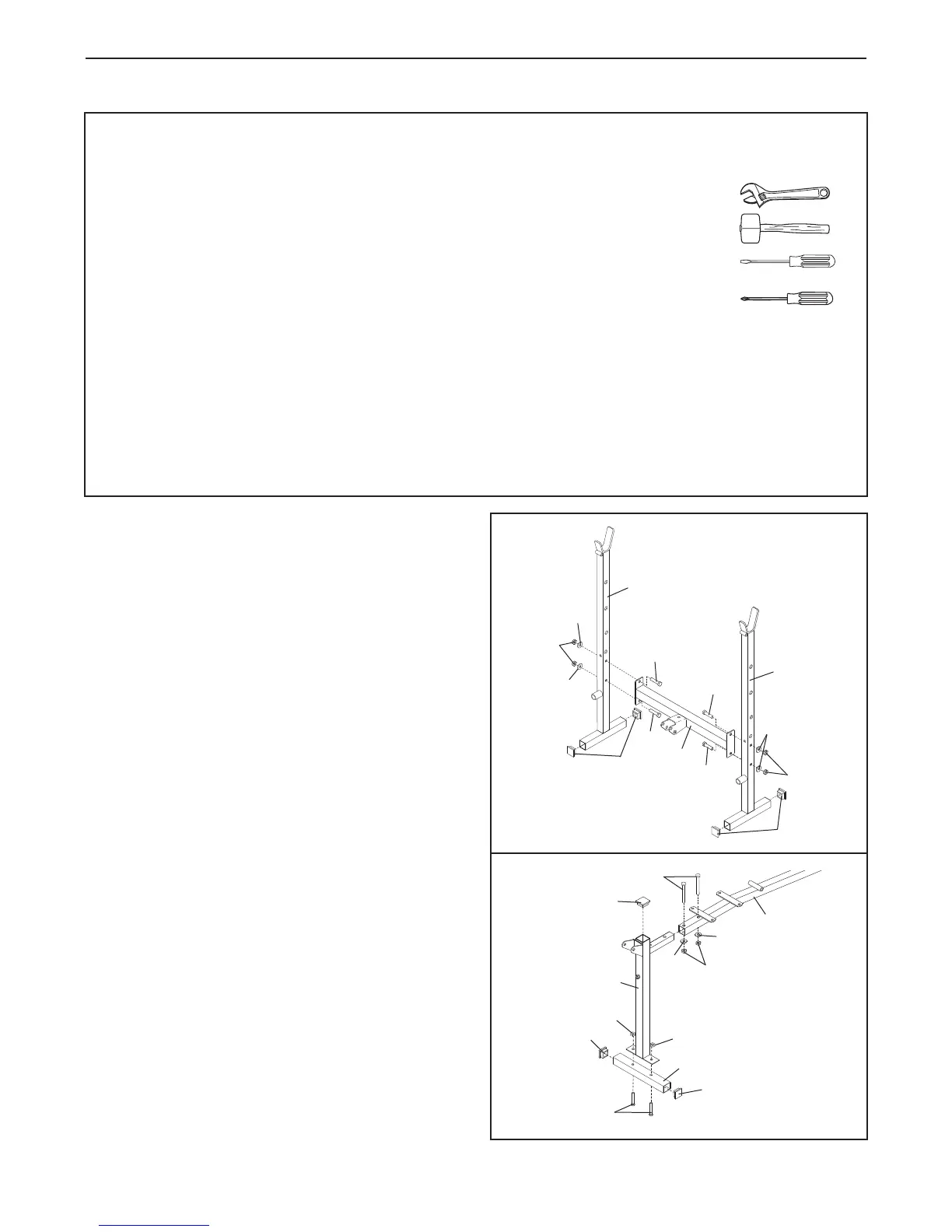

MONTAGE
6
1. Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorgfältig
durch.
Klopfen Sie zwei 38 mm quadratische Innenkappen
(21) in das niedere Ende jeder Säule (1).
Befestigen Sie die Querstange (3) mit vier M8 x
55mm Bolzen (18), vier M8 Unterlegscheiben (16)
und vier M8 Nylon-Verschlussmuttern (17) am
Pfosten (1). Achten Sie darauf, dass den
Pfosten und die Querstange so ausgerichtet
sind wie gezeigt. Ziehen Sie die V
erschluss-
muttern noch nicht fest an.
2. Klopfen Sie drei 30mm quadratische Innenkappen
(21) in das Vorderbein (8) und in den Stabilisator
(52) ein.
Befestigen Sie das Vorderbein (8) mit zwei M8 x
50mm Einsteckbolzen (49) und zwei M8 Nylon-
Verschlussmuttern (17) am Stabilisator (52).
Ziehen Sie die V
erschlussmuttern noch nicht
fest an.
Befestigen Sie das V
orderbein (8) mit zwei M8 x
40mm Einsteckbolzen (46), zwei M8 Unterleg-
scheiben (16) und zwei M8 Nylon-V
erschlussmut-
tern (17) an den Rahmen (2). Ziehen Sie die
V
erschlussmuttern noch nicht fest an.
2
1
21
17
2
46
21
8
21
49
21
17
52
17
3
17
16
16
18
18
18
16
17
18
1
21
1
16
16
