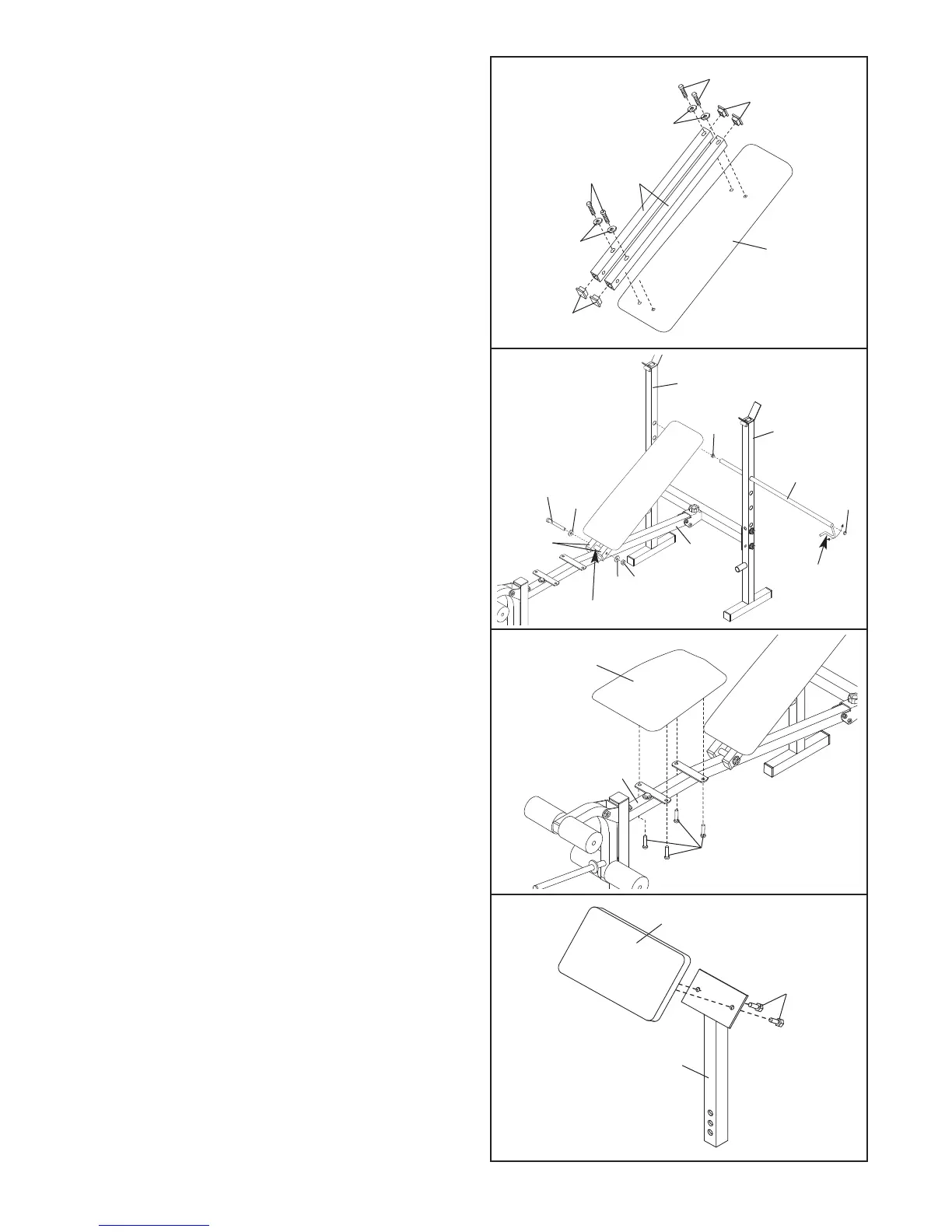

7. Suavemente golpee dos Tapas Internas
Cuadradas de 25mm (35) dentro de cada de los
dos
Tubos del Respaldo (5).
Conecte cada
Tubo del Respaldo (5) al Respaldo
(6) con dos Tornillos de M6 x 38mm (30) y dos
Arandelas de M6 (26). No apriete los Tornillos
todavía.
8. Suavemente golpee una Tapa Interna Redonda
de 19mm (9) dentro de cada extremo de la Vara
de Soporte (7). Inserte la Vara de Soporte por un
juego de orificios en los Montantes Verticales (1).
Asegurese que el pasador esta en el lado indica-
do. Rote la Vara de Soporte a la posición tranca-
da, con el pasador envuelto alrededor del
Montante Vertical.
Lubrique el Perno de M10 x 137mm (36). Conecte
los Tubos del Respaldo (5) al tubo soldado en el
Marco (2) con el Perno, dos Arandelas de M10
(34), y una Contratuerca de Nylon de M10 (33).
No sobre apriete la Contratuerca de Nylon; los
Tubos del Respaldo deben pivotar fácilmente.
Apriete los Tornillos de M6 x 38mm (30) que se
usaron en el paso 7, y las Contratuercas de
Nylon (17, 33) que se usaron en los pasos 1 a 3.
9. Conecte el Asiento (11) a los sujetadores en el
Marco (2) con cuatro Tornillos de M6 x 16mm (29).
10. Conecte la Almohadilla de Doblez (53) al Poste de
Doblez (51) con dos Tornillos de M6 x 16mm (29).
7
5
30
26
26
30
6
8
9
10
35
35
9
9
11
29
51
29
53
2
34
5
36
7
1
2
Tubo Soldado
1
Pasador
34
33
