9

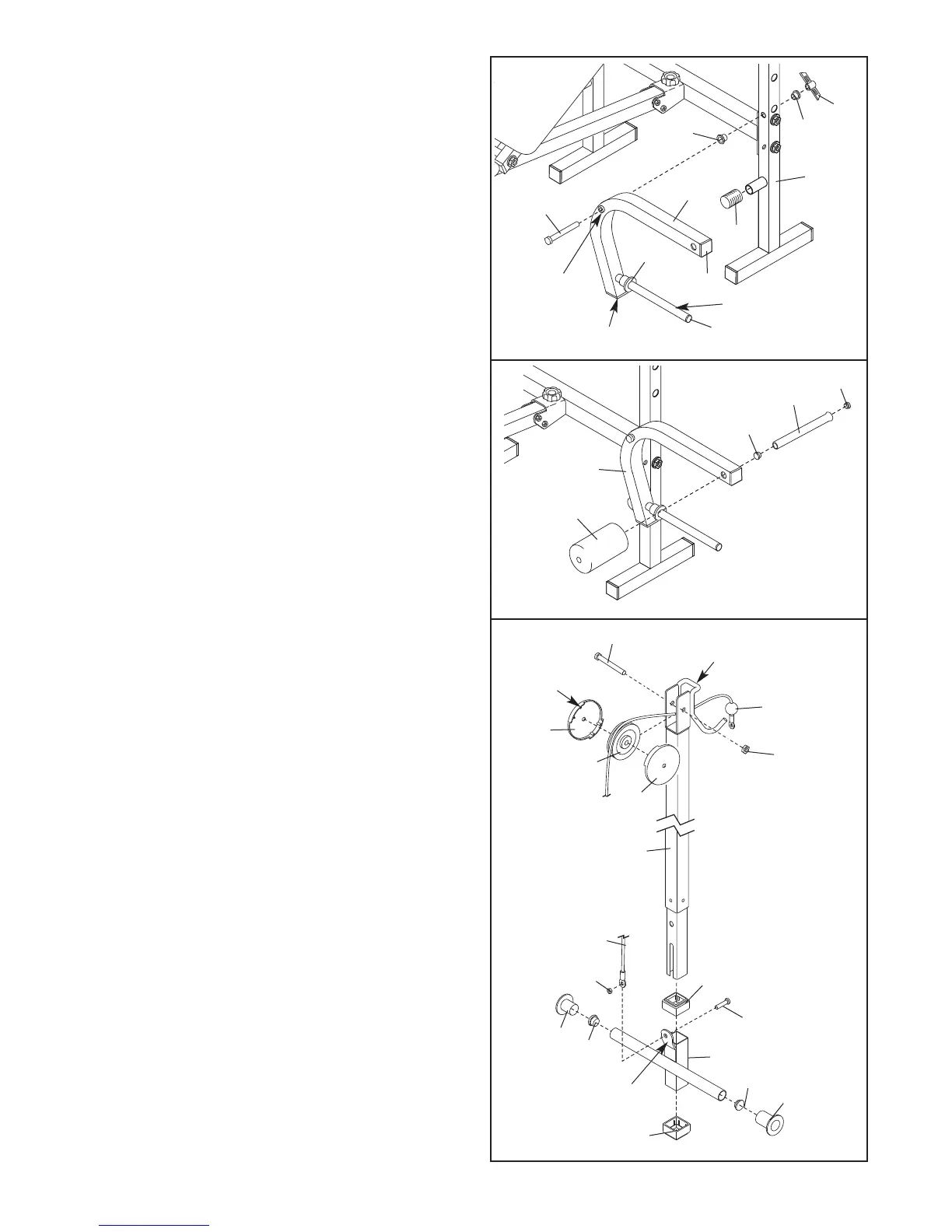

11. Oriente el Brazo de la Mariposa Izquierdo (25) de
manera que el lado corto del tubo de pivote quede
en el lado que se muestra. Suavemente golpee dos
T
apas Internas Cuadradas de 30mm (22) dentro de
los extremos del Brazo de la Mariposa. Presione
una Tapa Interna Redonda de 25mm (24) dentro del
tubo soldado en el Brazo de la Mariposa. Deslice
un
Atajador de Pesa (28) al tubo de pesas.
Suavemente Golpee un Atajador del Brazo de la
Mariposa (15) al tubo soldado en cada Montante
Vertical (1). Presione dos Forros de Cojinetes
Plásticos (14) dentro de los orificios indicados en el
Montante Vertical (1). Conecte el Brazo de la
Mariposa Izquierdo (25) al Montante Vertical con
un Perno de M10 x 130mm (19) y una Perilla de la
Mariposa (13).
Asegúrese que el extremo infe-
rior del Brazo de la Mariposa esté afuera del
Atajador del Brazo de la Mariposa.
Repita este paso con el Brazo de la Mariposa
Derecho (que no se muestra) y el otro Montante
Vertical.
12. Presione dos Tapas Internas Redondas de 19mm (9)
dentro de los extremos del Tubo de la Almohadilla
Corta (12). Inserte el Tubo Corto de la Almohadilla
dentro del orificio indicado en el Brazo de la
Mariposa Izquierdo (25) del lado que se muestra.
Deslice una Almohadilla de Espuma Corta (27) al
Tubo de la Almohadilla Corta.
Repita este paso para el otro Brazo de la
Mariposa Derecho (que no se muestra).
13. Guíe el extremo del Cable (39) con el ojete abajo
la barra indicada y sobre la Polea (44). Conecte la
Polea y un par de Cubiertas de la Polea (43) den-
tro de la Torre Lateral (40) con un Perno de M10 x
55mm (42) y una Contratuerca de Nylon de M10
(33). Asegúrese que las lengüetas pequeñas en
las Cubiertas de Poleas estén en el lugar indi
-
cado.
Presione una
T
apa Interna Redonda de 25mm (24)
dentro de cada extremo del tubo de pesas en el
Porta Pesas (48). Presione Forros de Cojinetes
Cuadrados (47) en la parte de arriba y de abajo del
Porta Pesas. Deslice dos Atajadores de Pesa (28)
al tubo de pesas.
Inserte el Perno de M8 x 16mm (45) dentro del
sujetador en el Porta Pesas (48) de la dirección
como se muestra. Deslice el Porta Pesas a la
T
orre
Lateral (40). Conecte el Cable (39) al Perno en el
Porta Pesas con una Contratuerca de Nylon de M8
(17).
No sobre apriete la Contratuerca; el Cable
debe poder pivotarse fácilmente.
13
14
25
14
15
19
1
13
27
9
9
12
25
39
Barra
Lengüeta
Pequeña
33
42
40
39
17
24
28
28
24
48
47
Sujetador
47
45
44
43
43
28
24
22
22
Tubo de Pesas
12
1
1
Lado
Corto del
Tubo de
Pivote
