18

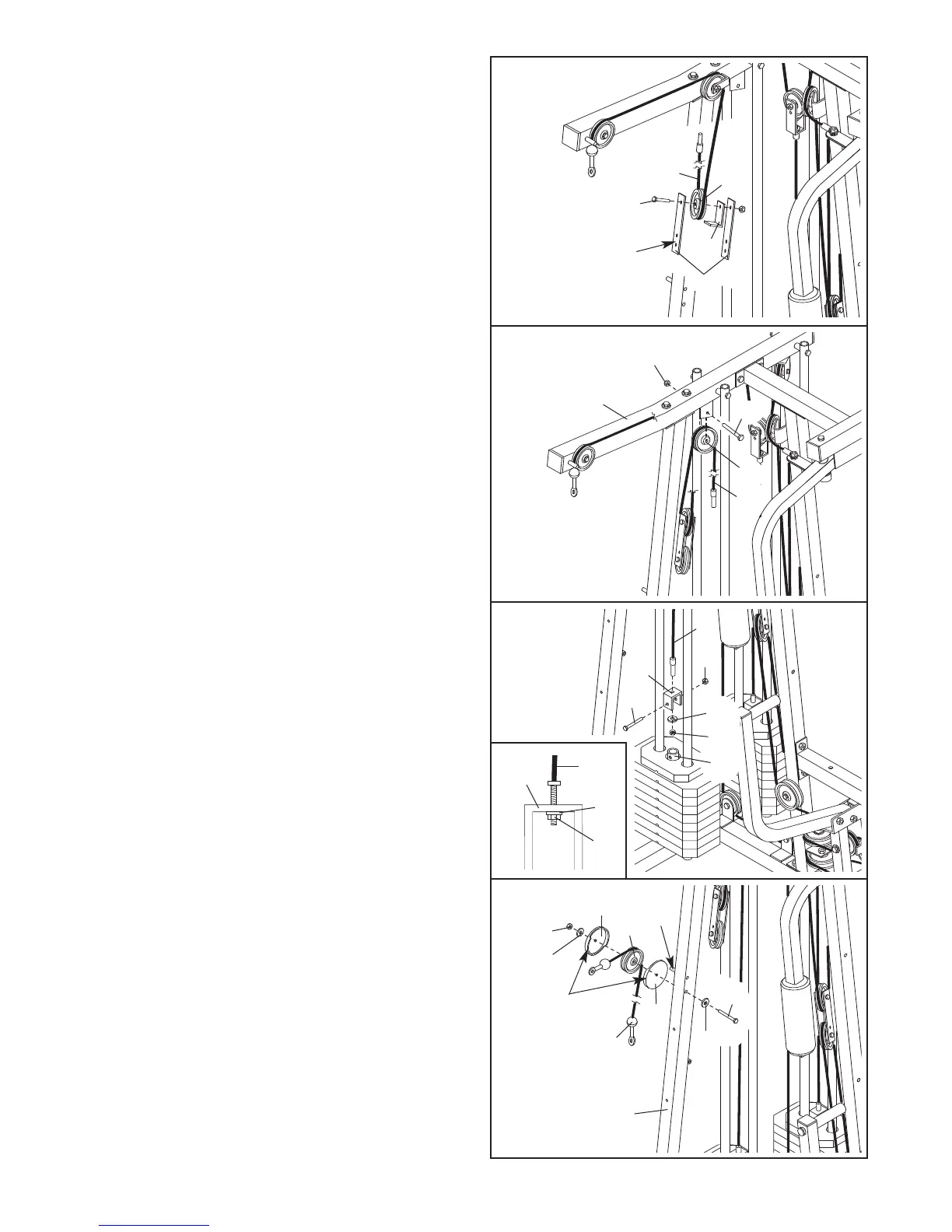

43. Faites passer le Câble Supérieur (85) sous la
Poulie de 90mm (82). Attachez la Poulie et un
S
upport de Câble (80) sur le trou unique des
Plaques de la Poulie (31) à l’aide d’un Boulon de
M
10 x 48mm (50) et d’un Écrou de Verrouillage
en Nylon de M10 (42). Assurez-vous que le
Support de Câble est placé de manière à
maintenir le Câble en place.
44. Enroulez le Câble Supérieur (85) autour d'une
Poulie de 90mm (82). Fixez la Poulie au Cadre
Supérieur (2) à l'aide d'un Boulon de M10 x
48mm (50) et d'un Ecrou de Verrouillage en
Nylon de M10 (42). Le Câble doit être installé
dans la direction indiquée.
45. Fixez le Câble Supérieur (85) à un Petit Support
en « U » (32) à l'aide d'un Ecrou de Verrouillage
en Nylon de M8 (40) et d'une Rondelle de M8 (20).
Ne serrez pas à fond l'Ecrou de Verrouillage en
Nylon. Filetez l'Ecrou sur l'extrémité du câble
en ne faisant que deux tours complets comme
l'indique le schéma en cartouche.
Fixez le Petit Support en « U » (32) au Tube des
Poids (25) indiqué sur le schéma à l'aide d'un
Boulon de M8 x 1 45mm (68) et d'un Ecrou de
Verrouillage en Nylon de M8 (40).
46. Localisez le Câble Inférieur (86). Placez le Câble
Inférieur sur une Poulie de 90mm (82). Fixez la
Poulie et les deux Couvercles de Poulie (94) au
Montant du Contracteur
Abdominal (1) à l'aide du
Boulon de M10 x 97mm (95), de deux Rondelles
de M10 (38) et d'un Ecrou de Verrouillage en
Nylon de M10 (42). Ne serrez pas l'Ecrou de
Verrouillage en Nylon à fond ; la Poulie doit
pouvoir tourner librement. Assurez-vous que le
Câble soit installé entre la Poulie et la tige et
que les Couvercles de Poulie soient tournés de
manière à ce que les larges rebords soient du
côté indiqué sur le schéma.
46
43
44
45
85
80
50
31
42
Post
1
86
Larges
rebords
doivent
être sur
ce côté
38
38
95
94
94
82
Les deux ori-
fices doivent
être en bas
50
82
2
42
32
68
85
40
20
40
25
85
40
32
20
8
2
85
