SCHÉMAS DU CÂBLAGE
L

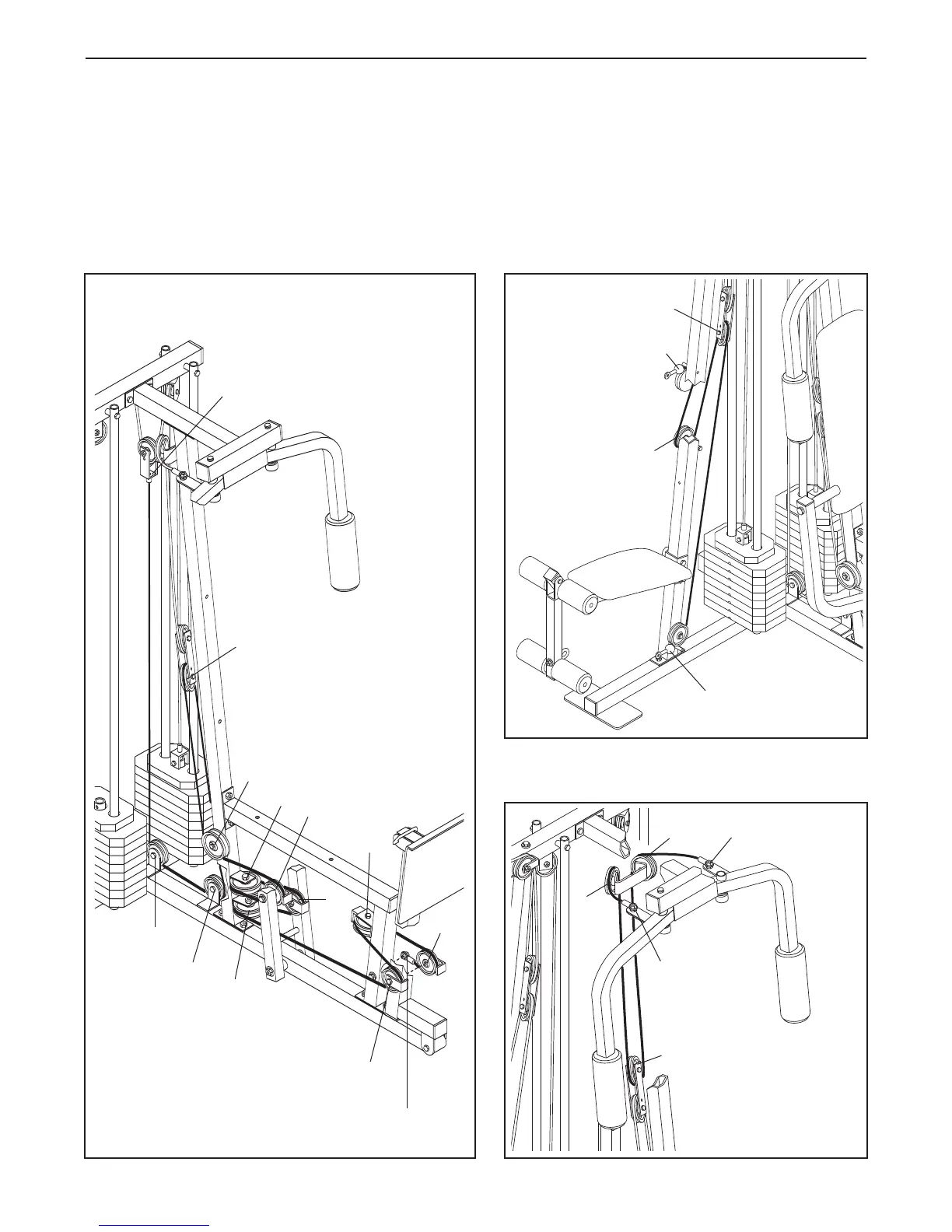

es schémas ci-dessous illustrent le trajet que doivent suivre le Câble Supérieur (85), le Câble Inférieur (86), le
Câble Arrière (87), le Câble de l'Exerciseur pour Bras (88) et le Câble du Contracteur Pectoral (89). Servez-vous
des schémas pour vous assurer que les câbles aient été installés correctement. Les points de départ et d'arri-
vée de chacun des câbles sont indiqués. Les chiffres indiquent le trajet que doit suivre chacun des Câbles.
I
MPORTANT : si les Câbles ne suivent pas le trajet indiqué, le système de musculation ne fonctionnera
pas correctement et pourrait être endommagé.
Câble Inférieur (86)
Câble du Contracteur Pectoral (89)
Câble de l'Exerciseur pour Bras (88)
2
4
1—Bras Droit
3
5—Bras Gauche
2
3
4—Poulie Inférieure
1—Long Support en « U »
8
9
7
6
3
Exerciseur pour Jambes—13
Poulie du Contracteur
Abdominal—1
4
5
2
10
12
11
