LOCALIZZAZIONE DEI GUASTI E MANUTENZIONE
18
C
OME STRINGERE I CAVI
Il cavo intrecciato, il tipo di cavo usato negli stazione
multifunzione, potrebbe allungarsi leggermente quan-
d
o viene usato per la prima volta. Se dovesse esserci
un allentamento ai cavi prima che qualsiasi tipo di
resistenza venga applicato agli stessi, questi dovran-
no essere regolati e stretti.

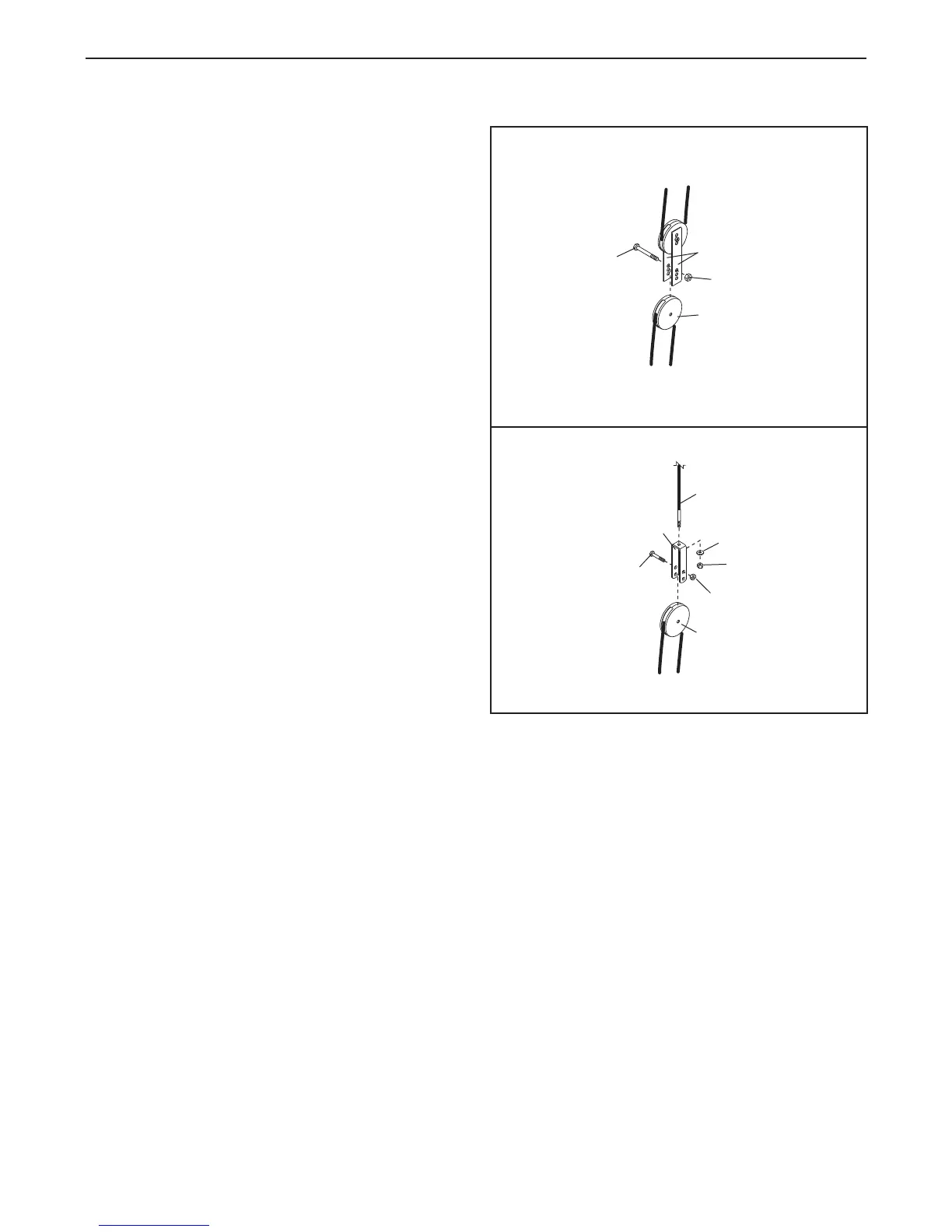

Il gioco può essere rimosso muovendo una Puleggia
da 90mm (non mostrata) e un paio di Copri Puleggia
(35) in una serie di fori più vicina al centro delle due
Piastre Puleggia (44). Rimuovere il Controdado in
Nylon da M10 (68) e il Bullone da M10 x 52mm (52)
dalla Puleggia, i Copri Puleggia, e dalle Piastre
Puleggia. Riattaccare la Puleggia e i Copri Puleggia a
una nuova serie di fori sulle Piastre Puleggia con il
Bullone e il Controdado.
Il gioco può anche essere rimosso muovendo la
Puleggia da 90mm (non mostrata) e un paio di Copri
Puleggia (35) in una serie di fori più alta sul Sostegno
ad “U” (43). Rimuovere il Controdado in Nylon da
M10 (68) e il Bullone da M10 x 52mm (52) dalla
Puleggia, i Copri Puleggia, e dal Sostegno ad “U”.
Riattaccare la Puleggia e i Copri Puleggia a una serie
di fori più alta sul Sostegno ad “U” con il Bullone e il
Controdado.
Il gioco può anche essere rimosso dai cavi stringendo
la Rondella da M8 (71) e il Controdado in Nylon da
M8 (69) che attaccano il Cavo Corto (47) al Sostegno
ad “U” (43). Per fare ciò, potrebbe esser necessario
rimuovere i Copri Puleggia (35) dal Sostegno ad “U”.
Il Cavo Alto (non mostrato) e il Sostegno ad “U”
Piccolo (non mostrato) possono essere aggiustati
nello stesso modo.
Assicurarsi che i cavi non siano troppo tirati, o il
Peso Alto (14) verrà sollevato.
