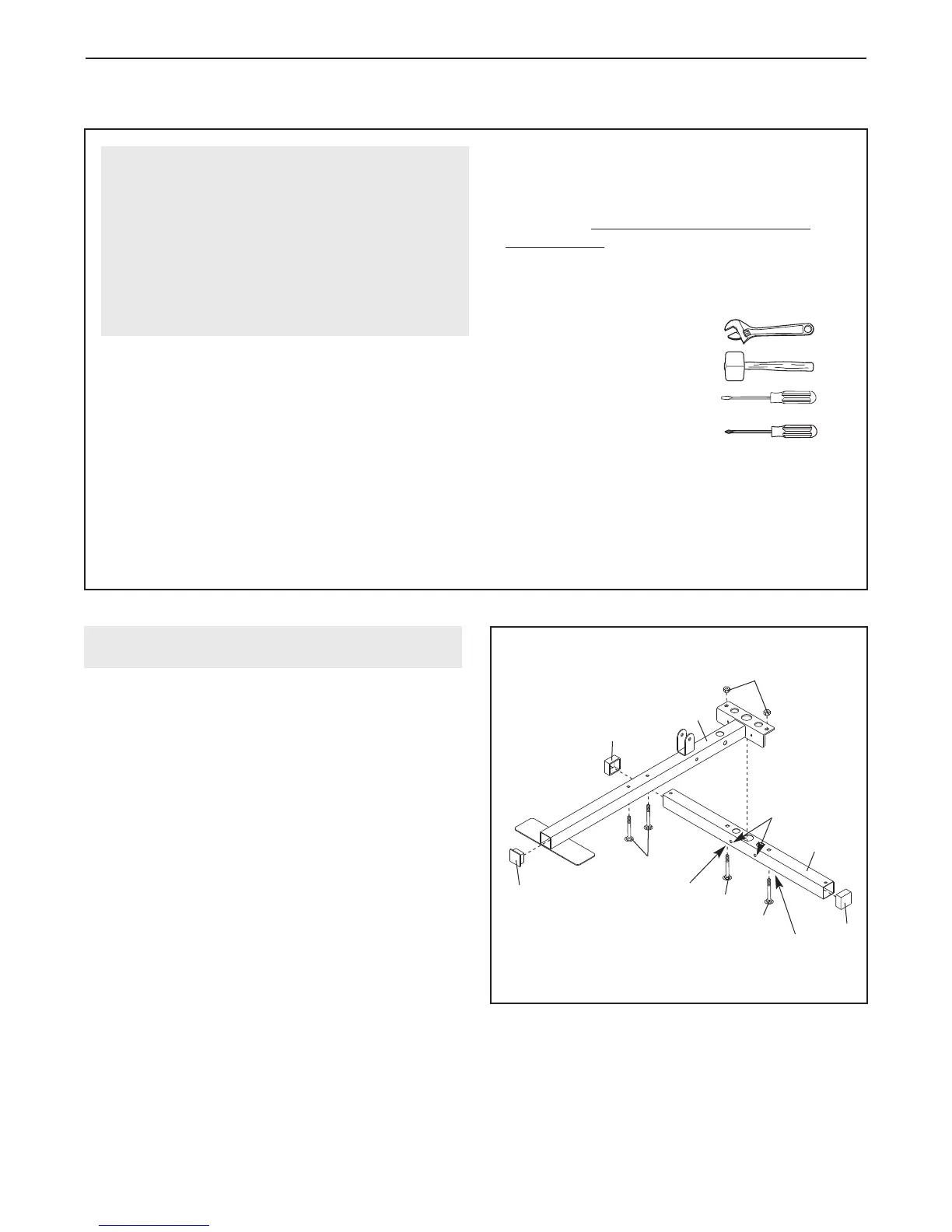

Prima di iniziare il montaggio, leggere attenta-
mente le seguenti informazioni ed istruzioni:
•
Il montaggio richiede due persone.
• Mettere tutte le parti del stazione multifunzione in
una zona sgombra e rimuovere il materiale d’im-
ballaggio. Non disfarsi del materiale d’imballaggio
fino a completo montaggio.
• Stringere a fondo tutte le parti al momento del
montaggio, a meno che istruito diversamente.
• Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
•
P
er facilitare I’identificazione delle piccole parti,
utilizzare la TABELLA D’IDENTIFICAZIONE
DELLA PARTI.
I seguenti attrezzi (non inclusi) sono necessari
per il montaggio:
• due chiavi inglesi regolabili
• un martello in gomma
• un cacciavite universale
•
un cacciavite a stella
• del lubrificante tipo grasso o vaselina e del-
l’acqua e sapone.
Il montaggio sarà molto facilitato se si avranno: una
serie di chiavi a tubo, una serie di chiavi aperte e
chiuse, o una serie di chiavi dentellate.
Per Facilitarvi le Cose
Ogni cosa in questo manuale è disegnata per
assicurare che il montaggio dei nostri prodotti
possa essere completato con successo da
chiunque. La maggior parte delle persone sco-
pre che con la giusta quantità di tempo a dispo-
sizione e rendendo il compito piacevole, il mon-
taggio procederà senza intoppi.
MONTAGGIO
1
2
26
68
41
59
59
Dentellatura
Dentellatura
Questi fori
sono più piccoli
di quelli sul lato
opposto.
41
1. Prima di iniziare il montaggio, leggere e com-
prendere le informazioni sopra elencate.
Inserire un Cappuccio Interno Quadrato da 50mm
(26) alla fine della Base (1). Inserire due
Cappuccio Esterno Quadrato da 50mm (41) in
entrambe le estremità dello Stabilizzatore (2).
Posizionare lo Stabilizzatore (2) con le dentellatu-
re intorno ai fori in basso. Inserire due Bulloni
Trasporto da M10 x 65mm (59) nel fondo dello
Stabilizzatore. Inserire due Bulloni
T
rasporto da
M8 x 63mm (58) nel fondo della Base (1).
Nota:
potrebbe essere d’aiuto mettere del nastro
adesivo sulle teste dei Bulloni Trasporto per
tenerli in posizione.
Attaccare la Base (1) allo Stabilizzatore (2) con
due Bulloni Trasporto da M10 x 65mm (59) e due
Controdadi in Nylon da M10 (68). Non avvitare i
Controdadi per ora.
MONTAGGIO TELAIO
1
58
